KATO Straßenbahnanhänger mit Schlussicht Umbauanleitung: Rote Schlußlichter hinten ohne Decoder

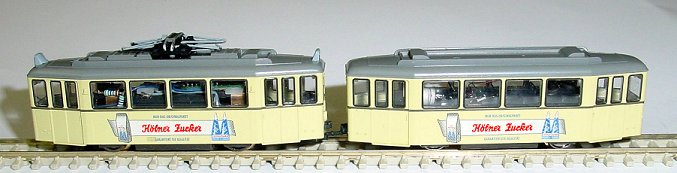

	Die Kato Strassenbahn mit Anhänger. Der Anhänger soll zwei rote Schlusslichter bekommen ohne einen Schaltdecoder zu benutzen. Der Umbau des Motorwagens ist hier beschrieben. Anhängergehäuse nach oben aus den seitlichen Rastnasen herausziehen.

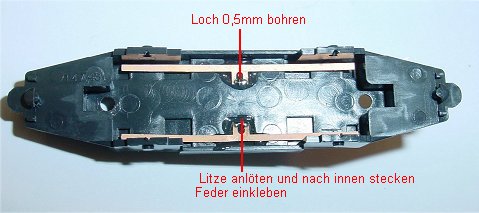

	Vom Untergestell wird das Mittelteil aus Metall durch Herausdrehen der beiden Bodenschrauben entfernt. Beide Achsen werden herausgenommen. Je eine Bavariafeder wird in die Bodenwanne eingelegt und das Loch am Wagenboden angezeichnet. Dann wird je ein Kupferlackdraht an der Feder angelötet, je ein Loch 0,3mm an der angezeichneten Stelle in den Boden gebohrt und die Drähte nach innen gezogen. Nun wird die Feder mit Sekundenkleber am Loch aufgeklebt.

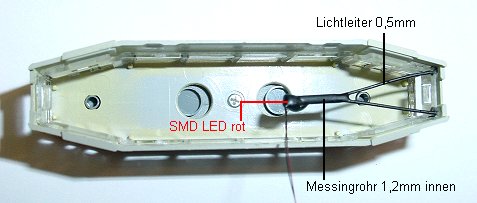

	Die beiden angemalten roten Lampen hinten am Gehäuse werden per Hand mit einem 0,6 mm Bohrer aufgebohrt. In ein Messingröhrchen 1,2 mm Innendurchmesser, 10 mm lang werden zwei 0,5mm dicke Lichtleiter ca. 30 mm lang von rechts bis zum Ende eingeschoben und festgeklebt. Die Lichtleiter werden schwarz angemalt. Eine rote SMS LED erhält zwei Kupferlackdrähte rot + und schwarz - angelötet und wird auf das linke Ende des MS-Röhrchens bündig aufgeklebt. Die Klebestelle erhält einen Tropfen Uhu sofortfest 2 Komponentenkleber damit man nach dem Aushärten die LED schwarz anmalen kann. Nun werden die beiden Lichtleiter durch die beiden Bohrungen gesteckt, innen mit einem winzigen Tropfen Faller Expert Plastikkleber fixiert und dann außen mit einer Nagelschere bündig abgeschnitten.

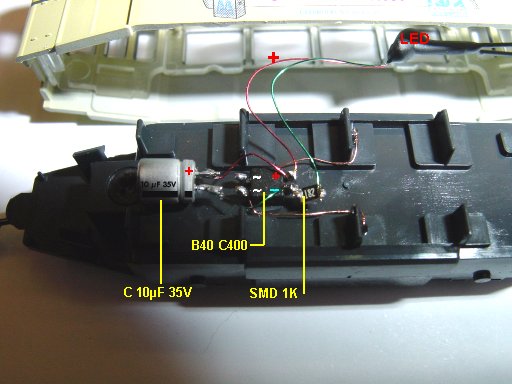

	Auf den Wagenboden innen wird ein Brückengleichrichter B40 C 400 geklebt und beide Kabel von den Radschleifern an die ~ Wechselspannungseingänge angelötet. An den Plus und Minusausgang kommt je ein Kupferlackdraht der an Plus und Minus eines kleinen SMD Kondensators , 10µ 35V fährt um Stomaussetzer beim überfahren von Plastikherzstücken abzufangen. Plus von der LED wird an Plus Gleichrichter gelötet. An den Minusausgang wird ein SMD Widerstand von ca. 1 K 1/10Watt und dahinter Minus von der LED gelötet. Die SMD Bauteile wurden wegen den Platzverhältnissen benutzt.

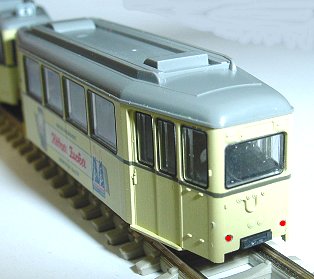

	Hier nun der fertige Strassenbahnanhänger, der unabhängig ob analog oder digital gefahren wird, immer zwei rote Schlusslichter zeigt. Wer den Kondensator größer wählt (470µ 35V und den SMD Widerstand 2,7K 1/10 Watt) der hat im Analogbetrieb auch im Stillstand noch für ca. 1 Minute rotes Schlusslicht.
