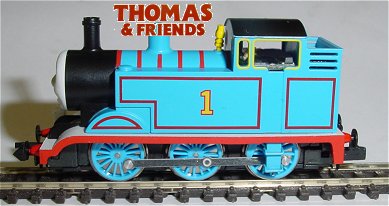

Tomix Thomas & Friends LOK 1

Umbauanleitung: Es passt ein TRIX 66836 quer über den Motor

Diese Lok ist gar nicht so leicht zu digitalisieren.
Gehäuse vorn ausrasten und dann hinten ausrasten, nach oben abnehmen-

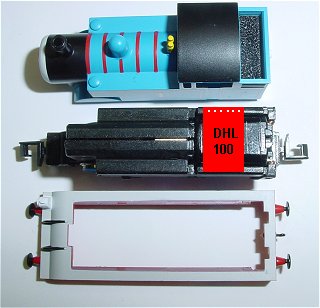

Da der Motorblock auseinander genommen werden muss, wird auch das Umlaufblech nach oben ausgerastet. Der DHL100 Decoder soll später quer über dem Motor im Führerhaus sitzen.
Es werden drei Schrauben unten entfernt und die Radhalteplatte an beiden Kupplungsschächten ausgerastet und abgenommen. Die Räder werden entnommen. Seitlich werden zwei Schrauben entfernt und beide Blockhälften auseinandergezogen.

Motor, Kardankupplung, Schnecke und Zahnräder mit einer Blockhälfte. Wichtig ist beim späteren Zusammenbau die Isolierplättchen nicht zu vergessen. Der Motor muss deshalb ausgebaut werden weil die Stromübertragung von beiden Blockhälften über je eine Druckfeder realisiert ist die auf einem Pin an der Gehäusewand sitzt und auf den Motorkontakt drückt. Hier gilt es Platz zu schaffen für die anzulötenden Motorlitzen und für eine Möglichkeit vom Block links und rechts den Strom abzunehmen. Hier im Umbau wurden die beiden Pins flach gefeilt, je ein Loch 1mm an dieser Stelle hineingebohrt und ein Messingstift hineingedrückt.

Der Messingstift ist eingesetzt und dient zum Anlöten je einer Litze. Dabei muss der spätere Abstand Stift / Motorkontakt bedacht werden.

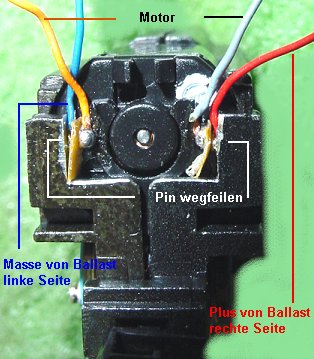

Links blau Masse angelötet am Messingstift. Rechts rot Plus angelötet am Messingstift. Orange Motorstift links und grau Motorstift rechts. Es hilft, den Zwischenraum der Lötpunkte mit Papier zu isolieren.

Decoder aufgeklebt und verdrahtet. Grau Pin 1, orange Pin 2, rot Pin 3 und blau Pin 4.

Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 3, Impuls 3, Halteabschnitte 1 oder 2
