ROCO ET 9062 ohne Schnittstelle Umbauanleitung: Ein Trix 66836 / DHL100 / SLX 830 wird wegen Wärmeeableitung in eine Ausfräsung des Motorblocks unter der Platine eingebaut
	Gehäuse nach dem Abnehmen des schwarzen Unterteiles nach oben abziehen. Eine Nutzung der Oberleitung ist nicht mehr möglich und sollte bei Digitalbetrieb sowieso nicht in Betracht gezogen werden. Auch hier der Hinweis: Bei gebrauchten Modellen Kohlen und Federn ersetzen und Kollektor reinigen, sowie Motorlager leicht ölen. (1 Tröpfchen jede Seite)

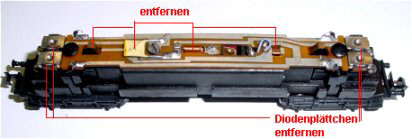

	Von der Platine werden die beiden Dioden, die Drossel, der Kondensator, beide Oberleitungsfedern und der Umschalter entfernt.

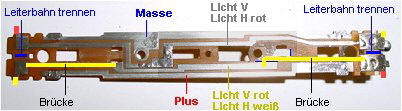

	Diodenplättchen unter den Lampenfedern müssen entfernt werden und die Leiterbahnen an dieser Stelle getrennt werden. Wie im Bild links werden zwei Kabel als Brücken von der mittleren kurzen Leiterbahn zu den Lampenfedern gelötet, welche jetzt keine Verbindung zueinander haben. Die im Bild obere Leiterbahn verbindet also jetzt rot hinten mit weiß vorn. Die gebrückte Leiterbahn weiß hinten mit rot vorn.
	Der Motor muß ausgebaut werden um die Masseverbindung zu trennen. Die aufgesteckte Bronzefeder auf der unteren Kohlehülse wird herausgezogen. Damit ist der Motor massefrei. Motor wieder einbauen.

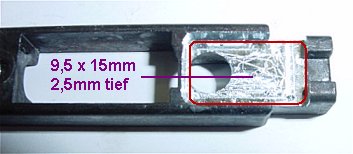

	Das Ballaststück über dem Motor wird an der Seite mit dem Loch ausgefräst. Dies kann man auch mit einer Ständerbohrmaschine mit Schraubstock machen. Auf dem Bett der Bohrmaschine wird ein gerades Brett befestigt an dem entlang man den Maschinenschraubstock führen kann. Die Bohrmaschine mit dem Fräser muss dann nach jedem Fräsgang ein Stück weiter gedreht werden bis die Vertiefung breit genug ist. Das Maß ist 9,5 mm breit x 15 mm lang und 2,5 bis 3 mm tief.

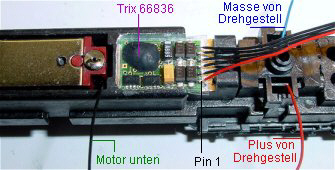

	Der Decoder 66836 ist mit Tesa Doppelklebeband eingeklebt. Anschlüsse nach rechts, damit die Kabel durch das etwas erweiterte Loch in der Platine nach oben geführt werden können. Kabel vor Aufsetzen der Platine kennzeichnen, z.B. 1 und 2 etwas zusammendrehen, 3 und 4 zusammendrehen und drei kennzeichnen, 5 und 6 ist egal da man diese später noch vertauschen kann. Platine wird aufgesetzt und festgeschraubt, Masse und Pluskabel von den Drehgestellen wieder anlöten.
	Platine aufgesetzt, Kabel kommen aus der öffnung rechts. Pin 1 an Motor oben, Pin 2 an Motor unten, Pin 3 an Masse, Pin 4 an Plus, Pin 5 an Leiterbahn unten mit den zwei Brücken, Pin 6 an durchgehende Leiterbahn La rot hinten/weiß vorn. Einstellungen: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 2, Impuls 2, Halteabschnitte nach Belieben. Probefahren und anschließend Gehäuse in umgekehrter Reihenfolge aufsetzen. Vertauschen von Licht- oder Motoranschluss lassen sich softwaremäßig vornehmen. Siehe Selectrix-Kennwerte ändern.
