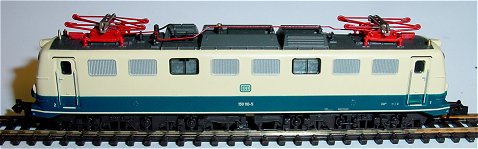

Roco BR 150       Umbauanleitung: Es passt ein Selectrix DHP 160
	Gehäuse seitlich spreizen und abnehmen.

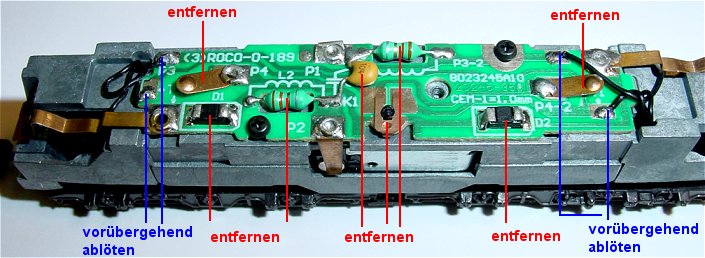

	Platine links und rechts beide Drähte vorübergehend ablöten. Zwei grüne Drosseln und den gelben Kondensator auslöten. Oberleitungsumschalter entfernen, dabei kann man auch gleich die Oberleitungsfedern entfernen. SMD-Dioden viereckig können drin bleiben, auslöten ergibt helleres Licht der Birnen.

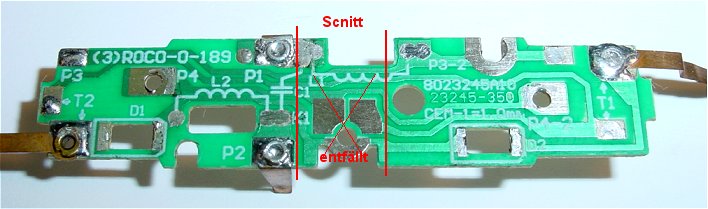

	Wer den Decoder nicht direkt unter dem Dach haben möchte (wer mag schon Wärmeebeulen im Dach) teilt die Platine nun wie im Bild.

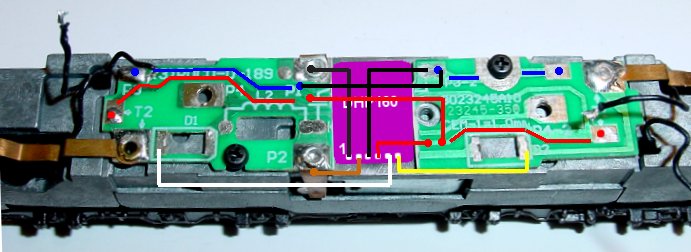

	Leider habe ich vergessen ein Foto mit eingelötetem Decoder zu machen. Daher hier die Verkabelung eingezeichnet. Decoder mit Doppelklebeband einkleben, Anschlüsse nach vorn. Pin 1 ist links im Bild und fährt an Motorfeder oben. Pin 2 an Motorfeder unten. Pin 3 an Masse obere Leiterbahn, hier muss auch eine Litze zur Verbindung linke / rechte Platine gelötet werden. Pin 4 an Leiterbahn unten rot auch hier eine Verbindung linke / rechte Platine loten. Pin 5 an Birne links und Pin 6 an Birne rechts. Wer mit Belegtmelder mit Adressanzeige fährt sollte die Dioden drin lassen, jedoch muss eine Diode gedreht werden. Kathoden beide zum Decoder.
