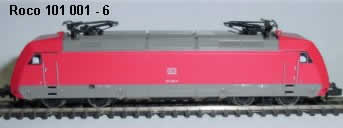

ROCO E 101 001-6

Umbauanleitung: Diese E Lok hat zwar eine DCC Schnittstelle, jedoch kann man nicht so einfach einen Selectrix Decoder hineinstecken. Einige Anpassungen sind nötig.

Gehäuse nach oben abheben, dabei die Seiten leicht auseinander ziehen. Die Oberleitungskontaktfeder im Gehäuseinneren bleibt.

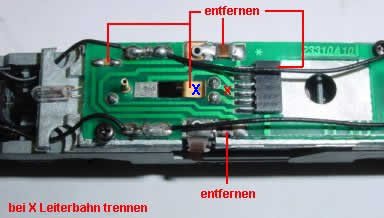

Die Platine hat eine Schnittstellenbuchse die jedoch für SELECTRIX Decoder nicht geeignet ist. Die öffnungen der Buchse sind zu groß und zu kurz um die Decoderdrähte kontaktsicher aufzunehmen. Ich habe die Buchse abgelötet und die Decoderdrähte direkt auf die Platinen Leiterbahnen gelötet. Auf diese Art passt der Decoder in den dafür vorgesehenen Ausschnitt. Man geht wie folgt vor: SMD-Drosseln und den SMD-Kondensator ablöten. Die Schnittstellenbuchse ebenfalls auslöten. Mit Drahtstücken anstelle der Drosseln die Unterbrechung beseitigen. Die Stelle des Kondensators bleibt frei. Das Kontaktblech Ober- Unterleitung entfernen. An Pin 4, gezählt von oben (Im Bild links bei X), die Leiterbahn mit scharfem Messer unterbrechen. Von dem dahinter liegenden Lötpunkt vor Pin 3 einen Draht zu der Oberseite der Leiterbahn bei X loten. Hier sind Ober- und Unterseite der Platine getrennt und nur durch das Kontaktblech verbunden gewesen. Der Motor ist potentialfrei.

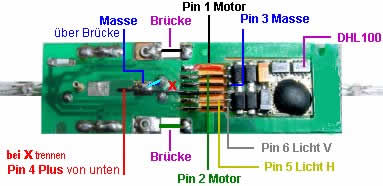

Von unten wird einseitiges Klebeband auf den Platinenausschnitt des Decoders geklebt und der Decoder nach entsprechendem Ablängen der Drähte eingeklebt. Der Draht von Pin 4, Plus, sollte länger gelassen werden, um ihn an der Unterseite von X an das Lötpad zu loten. Alle anderen Drähte 1, 2 , 3 , 5 , und 6 werden auf die Leiterbahnen gelötet an denen vorher die Schnittstellenbuchse angelötet war. Von oben gesehen Pin 1 Motor, Pin 2 Motor, Pin 3 Masse, Pin 4 Plus, Pin 5 Licht hinten und Pin 6 Licht vorn.

Einstellungen des DHL100: Adresse XX, Höchstgeschwindigkeit 4, Anfahr- und Bremsverzögerung 3, Impuls 1 oder 2. Diese Parameter kann man natürlich nur programmieren, wenn man eine entsprechende Zentrale oder ein Trix Handy hat, mit dem Central Control von Trix allein lässt sich nur die Adresse 1 bis 9 programmieren, trotzdem man mit einem preiswerten Handregler von Digirail oder Uwe Magnus alle 99 Adressen fahren kann.
