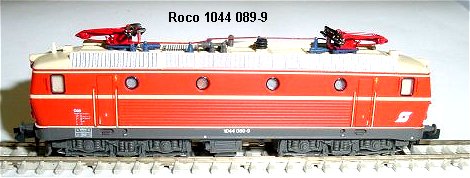

Roco 1044 089-9       Umbauanleitung: Es wird ein Multiprotokolldecoder gebraucht, hier ein DHL161 = Trix 66838 = SLX 870
	Gehäuseschraube oben entfernen und Gehäuse nach oben abnehmen.

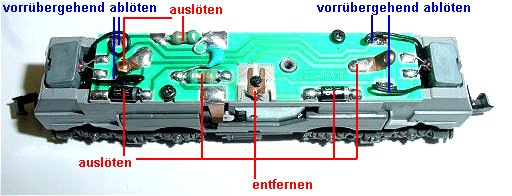

	Damit der Umbau übersichtlicher wird habe ich in den meisten Demoumbauten die nicht benötigten Leiterbahnen entfernt. Links die Originalplatine von der die roten Bauteile ausgelötet werden. Zum Abnehmen der Platine werden die blau markierten Litzen vorrübergehend abgelötet. Der Oberleitungsumschalter wird ersatzlos entfernt.

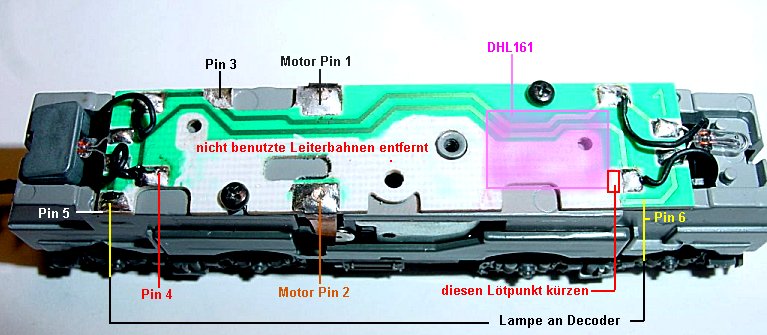

	Extra groß: Die bearbeitete Platine mit den späteren Lötpunkten zur Verdrahtung des Decoders. Wichtig ist, den Decoder mit den Anschlüssen nicht direkt an das Gewindeloch der Gehäusebefestigung zu kleben da dort die Litzen beim Aufsetzen des Gehäuses abgequetscht werden.

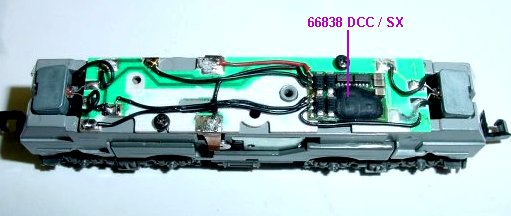

	Decoder mit Doppelteppichklebeband aufgeklebt. Das dem Decoder beiliegende Klebeband ist zu dick!!! Die Litzen Pin 1, 2, und 3 sind obenherum um das Gewindeloch gelegt, die Litzen Pin 4, 5, 6 unten herum. Einstellungen: Adresse XX, Geschwindigkeit 6, Verzögerung 5, Impuls 3, Halteabschnitte nach Belieben.
