ROCO Trans Europ Express V 115 Steuerwagen Umbauanleitung: Es wird ein Schaltdecoder gebraucht, hier SD1 von MÜT, zur Steuerung des Lichtwechsels am Endwagen. Beide Decoder, Triebkopf und Steuerwagen werden mit der gleichen Adresse programmiert.
	Gehäusedach nach oben ausklippsen. Platinenschraube entfernen, Platine abnehmen. Faltenbalg Imitation aushängen. Gehäuse nach vorn abziehen. Von der Platine wird nur ein 8 x 8 mm großes Stück rund um die Befestigungsschraube als Masseanschluss gebraucht. Die beiden Birnchen dürfen beim SD1 keine gemeinsame Masse haben. Daher die beiden Löcher der Birnen im Gehäuse etwas aufbohren oder feilen. Sie müssen so groß sein, dass die Birnchen mit Schrumpfschlauch oder einer anderen Isolierung in die Löcher passen. Alternativ kann man die Originalbirnen durch zwei ohne Fassung, mit Litzen, z.B. Viessmann, ersetzen. Dann brauchen die Löcher nicht vergrößert werden. An die Feder oberhalb des Motorausschnittes wird eine rote Litze für Plus gelötet. Mit eingesetzten Birnen wird das Gehäuse von vorn aufgeschoben und der Platinenrest festgeschraubt, hier wird eine Litze blau, Masse, angelötet. Der Decoder passt in den Ausschnitt der fehlenden Platine und wird hier festgeklebt. Die blaue Litze von Masse und die blaue Litze vom Birnchen werden zusammengelötet. Ebenso die rote Litze von Plus und von dem zweiten Birnchen. Rest siehe Verdrahtungsbild unten.

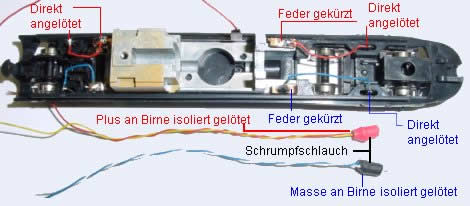

	Ein wichtiger Punkt in diesem Umbau ist die unzuverlüssige Stromabnahme über die Federn der Drehgestelle. Ich habe die Federn an beiden Drehgestellen um 5 mm gekürzt und um 4mm nach oben umgebogen. Auf die beiden Drehgestell Pins habe ich je eine Litze rot und blau aufgelötet und mit den Federenden durch Löten verbunden. Litze von Mayerhofer. Es bleibt genügend Spiel für das Drehgestell, die Stromabnahme ist jedoch jetzt unterbrechungsfrei. Etwas Blei in der Motorvertiefung kann nicht schaden. Der FD1 kann mit Birnchen als Last programmiert werden. Mit Diodenbeleuchtung muss zusätzlich ein Widerstand eingelötet werden.

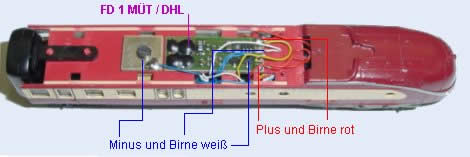

	Der Anschluss wie im Bild links, rote Birne = unteres Loch, gelbe Birne = oberes Loch im Gehäuse. Programmieren: Adresse wie Triebkopf, alle anderen Parameter 1.
