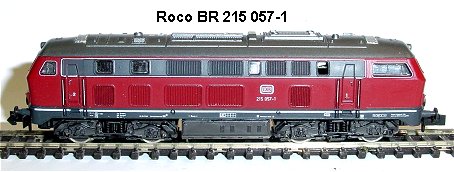

ROCO V 215 057 1 alte Ausführung Schwungmasse und Faulhabermotor

Umbauanleitung: mit SLX 830 = DHL100 oder SLX 831 Multiprotokoll = DHL 161 oder DH05C-3

Gehäuse nach oben abziehen. Im Gehäuse Fenstereinsatz direkt über dem Decoder wegschneiden oder fräsen.

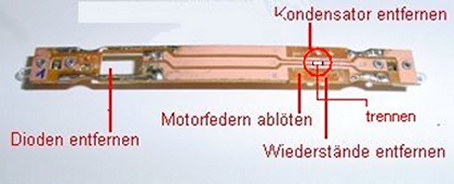

Kabel von den Radschleifern an der Platine rechts und links ablöten. Platine ausklippsen. Von der Platine alle Entstörteile ablöten, ebenfalls die Motorfedern. Leiterbahn zur Lampe (im Bild rechts) trennen. Zur Lampe hinten an Leiterbahn eine Brücke loten (siehe nächstes Bild).

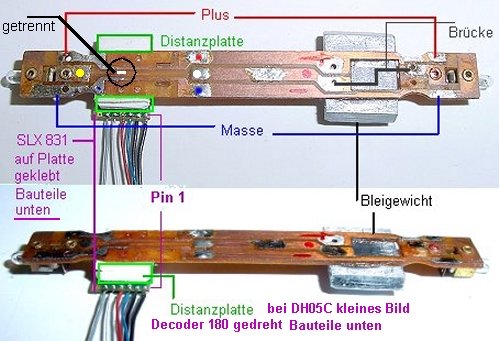

Rechts im Bild, unter der Diodenausfräsung wird ein Stück Walzblei eingeklebt, Höhe 2 mm, Kanten abgeschrägt. Es bleibt also noch 1 mm Luft zur Schwungscheibe. Links wird ein Plastik Plättchen 3 mm in der Größe des Decoders unter die Platine geklebt. Dadurch sitzt der Decoder tiefer an einer Stelle, wo das Gehäuse breiter ist als oben unter dem Dach. Es ist immer noch 2 mm Luft zur Schneckenwelle.

Im Bild das Plättchen und der kopfüber eingeklebte Decoder, hier ein SLX 631 DCC / Selectrix Decoder. Der Decoder ist kopfüber auf das Plättchen geklebt, daher Pin 1 rechts

Hier der DH05C, diesmal mit den Bauteilen auf das Plättchen geklebt. Dadurch ist Pin 1 Motor jetzt ganz links grau, Pin 2 orange , Pin 3 Masse schwarz, Pin 4 plus rot, Pin 5 weiß Licht und Pin 6 gelb Licht.

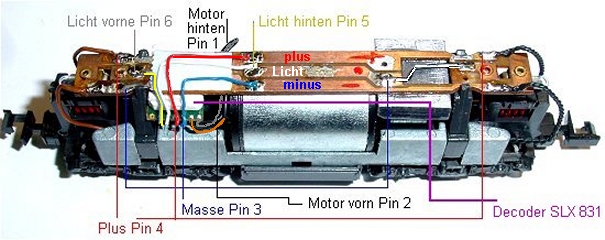

Die Verdrahtung: Pin 1 grau ist rechts im Bild und fährt zum Motoranschluss hinten. Pin 2 Motoranschluss vorn. Pin 3 Masse an Leiterbahn vorn. Pin 4 Plus an Leiterbahn oben, Pin 5 Licht hinten an Lampe links im Bild und Pin 6 Licht vorn an Leiterbahn Mitte zur rechten Birne über die Drahtbrücke.

Einstellungen: Adresse XX, Geschwindigkeit 3, Verzögerung 2, Impuls 1 weich, Halteabschnitte nach Belieben. Soll der Decoder für DCC benutzt werden und es wird eine rote Schlussbeleuchtung eingebaut muss vor dem Einkleben noch eine Litze an F1 und F2 auf der Rückseite des Decoders angelötet werden die dann zu der LED's fährt.
