ROCO V 215 057 1 alte Ausführung Faulhabermotor

Umbauanleitung: mit DHL100, Glasmacher Schnecken und LED Beleuchtung von Michael Peters

Gehäuse nach oben abziehen. Platine ausklippsen und bearbeiten. Die links gezeigten Bauteile entfallen. Beide Schnecken werden durch Glasmacher Schnecken ersetzt um die Fahrdynamik zu verbessern. Getriebeänderung 2:1.

Die Glühlämpchen sind gegen SMD-LED's (LY 676-T) mit Vorwiderstand 470 Ohm ausgetauscht. Der Decoder (DHL100) wird mit Klebeband unter der Platine an der Stelle, an der die Drosseln und der Kondensator saßen, längs festgeklebt. Zusätzlich wird der freie Raum zwischen Motorblock und Platine mit Zusatzgewichten ausgefällt (jedes Gramm zählt).

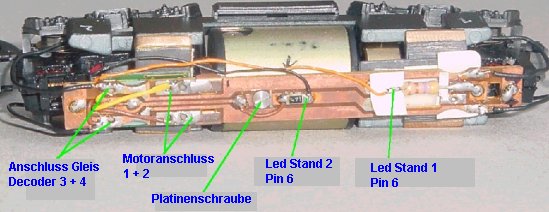

Die Platine wird mit einer Senkkopfschraube (M1,6 x 3 mm) auf dem Motorgehäuse festgeschraubt. Die Gewindebohrung ist vorhanden (bitte auf die richtige Lochposition achten, da sonst die Platine nicht mehr richtig unter das Gehäusedach passt). Die mittlere Leiterbahn wird vor und hinter der Schraube getrennt, die Trennungsstrecke mit einem isoliertem Draht gebrückt. Unter dem SMD-Widerstand ist die Leiterbahn auch getrennt. Zu sehen sind die Anschlüsse für die Spitzenbeleuchtung. Die Dioden für die fahrtrichtungsabhängige Umschaltung der Spitzenbeleuchtung im Analogbetrieb entfallen, statt dessen ist dort ein Widerstand mit axialem Anschluss für die LED vorne eingelötet. Die weißen Stücke von selbstklebenden Etiketten sollen Kurzschlüsse verhindern.

Ansicht auf Lokführerstand 1:
Anstelle der Glühlampe ist die LED eingelötet, das Zusatzgewicht besteht aus Messing- und Bleiplättchen und läuft trapezförmig nach oben zu. Aus Walzblei entsprechender Dicke kann man es auch in einem Stück zufeilen.

Einstellung: Adresse: XX, Höchstgewindigkeit: 6, Impuls 1 weich
