ROCO V 320 001 (232 001-8) Umbauanleitung: Es wird ein Dekoder 66830 gebraucht, ein 66832 wärde auch passen, der Ausschnitt wird dann allerdings erheblich größer. TIP: Litze 0,037 qmm von Mayerhofer, Artikel Nummer 4050 alle Farben.

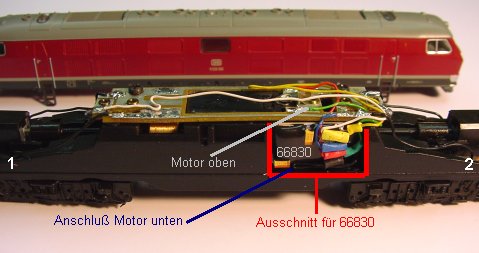

	Puffer vorn und hinten entfernen, Gehäuse abnehmen. Fahrgestellblock ist mit 1 und 2 für den Führerstand gekennzeichnet. Von der Platine alles ablöten bis auf die Birnen mit Halter, Platine abschrauben. Plastikabdeckung unten abziehen um an die untere Motorbefestigungsschraube zu gelangen. Motor ausbauen und die Massefeder im Gehäuseboden entfernen. Das verbleibende Loch mit einem Senker ansenken. An die Kohlehülse unten eine dünne Litze anlöten, vorsichtshalber etwas Tesafilm darüber zum isolieren gegen das Gehäuse. Drehgestelle vorn und hinten durch ausklippsen der oberen Zahnradabdeckung entfernen. Auf der gegenüberliegenden Seite der Schwungscheibe (siehe Foto 1 des Fahrgestellblocks, Stand 1 = links) wird ein Stück aus dem Metall herausgefräst. 18 mm breit, Höhe 11 mm von oben Tiefe 3 mm. Dies kann man mit einer Proxon - Kleinstbohrmaschine mit Trennscheibe und dann weiter mit Fräsern aus der Hand machen. Den Fahrgestellblock kann man dabei vorsichtig in einen Schraubstock spannen.
	Der Dekoder wird, Anschlüsse nach links oder rechts, in den gefrästen Ausschnitt geklebt. Foto 2. Vorher wird in der linken unteren Ecke des Ausschnittes ein Loch, ca. 1 mm, nach innen zum Motorraum gebohrt. Hier kommt das Kabel vom Motoranschluss unten durch, Pin 1 des Decoders. Motor einbauen, Drehgestelle einbauen, Platine aufsetzen, Drehgestellkabel an Platine anlöten. Der obere Motoranschluss mit Feder in der Platine bleibt, hier wird das Motor-Decoderkabel 2 angelötet. Die hintere Platinenleiterbahn (1 = links) wird an Decoderkabel 3, die vordere Leiterbahn an Kabel 4 angeschlossen. Kabel 5 an Birne links, Kabel 6 an Birne rechts. Probefahren, Bodenteil und Gehäuse aufsetzen, fertig .
