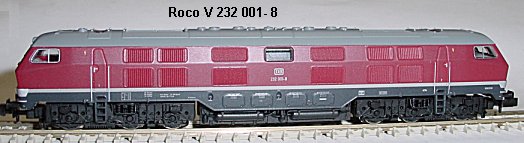

ROCO V 320 001-8 Umbauanleitung: DHL050=SLX831 unter den Motor Es wird ein Dekoder SLX831 verbaut da dieser von der Leistung her bei dem neuen Motor ausreicht.
	Puffer vorn und hinten entfernen, Gehäuse abnehmen. Fahrgestellblock ist mit 1 und 2 für den Führerstand gekennzeichnet.

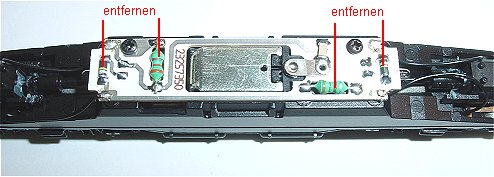

	Von der Platine die Drosseln und die Dioden ablöten. Das macht man im ausgebauten Zustand wozu alle vier Leitungen an den Enden abgelötet werden müssen.

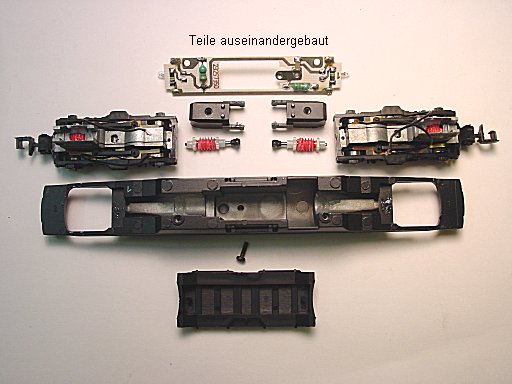

	Die auseinander genommene Lok, Motor mit Kardanwellen fehlt im Bild. Die Drehgestelle gehen nur dann zu entnehmen wenn die Plastikkappe über der roten Schnecke seitlich ausgeklippst wird.

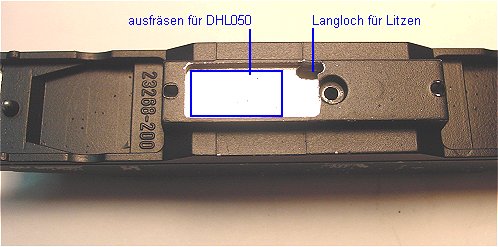

	Die Bodenabdeckung ist entfernt und in den Boden wird eine Vertiefung für den Decoder gefräst sowie seitlich ein Langloch für die Litzen zur Platine.

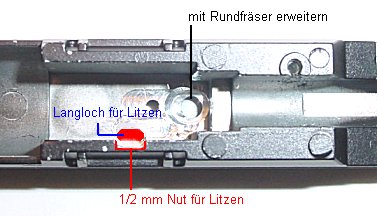

	Innen wird die Vertiefung unter der Motorkohlehalterung mit Rundkopffräser etwas größer gemacht damit unten eine Litze an den Motor gelötet werden kann die Später keinen Kontakt mit dem Gehäuse haben darf. In die Seitenwand wird eine Nut 1/2 mm tief eingefräst um die Litzen frei vom drehenden Anker zu halten.

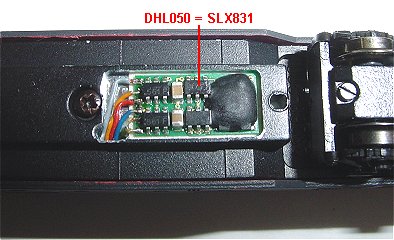

	Decoder ist eingeklebt, Litzen im Langloch nach oben zur Platine geführt.

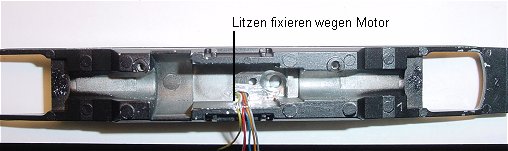

	Litzen vom Decoder seitlich in der Nut fixiert

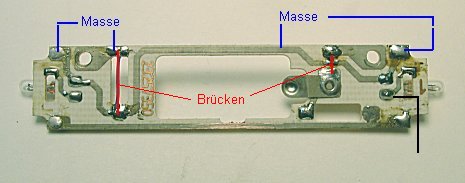

	Platine bearbeitet. Zwei Massebrücken eingelötet.

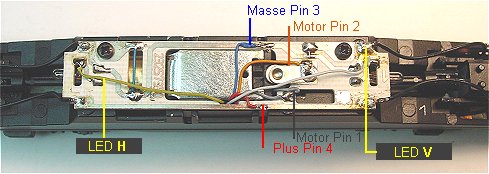

	Verdrahtung: grau von Pin 1 an Motor unten. Orange von Pin 2 an Motor oben, Druckfeder. Blau von Pin 3 an Masse oben. Rot von Pin 4 an Plus unten. Weiß von Pin 5 an Licht Führerstand 1. Gelb von Pin 6 an Licht Führerstand 2. Einstellungen: Adresse XX, Geschwindigkeit 6, Verzögerung 6, Impuls 2, Halteabschnitte nach Blieben.
