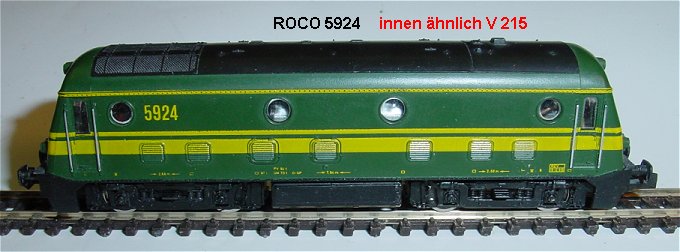

ROCO 5924 Umbauanleitung: DHP160 Multiprotokolldecoder SX1 SX2 DCC
	Gehäuse seitlich spreizen und nach oben abziehen. Die 5924 hat ein beinahe identisches Innenleben wie die BR 215. Nur die Platine bei der neuen BR115 hat total verzinnte Leiterbahnen.
	Kabel von den Radschleifern an der Platine rechts und links ablöten. Platine ausklippsen. Von der Platine alle Entstörteile ablöten. Wagenkasten unten abziehen und Motorschraube entfernen. Motor nach oben aus den Kardangelenken herausheben. An die Motorstifte wird je eine Litze grau und orange angelötet. Dadurch entfällt die Feder der Platine und es ist mehr Platz für den Decoder vorhanden. Motor wieder einsetzen.

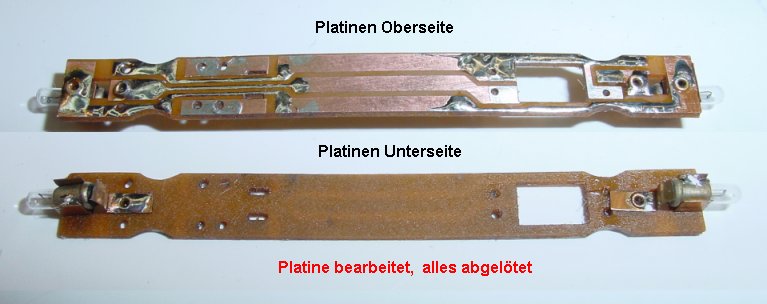

	Die Platine ist frei von allen Entstörteilen, (Kondensator, 2 Drosseln unten sowie zwei Dioden oben) Soweit als möglich werden die vorhandenen Leiterbahnen genutzt.

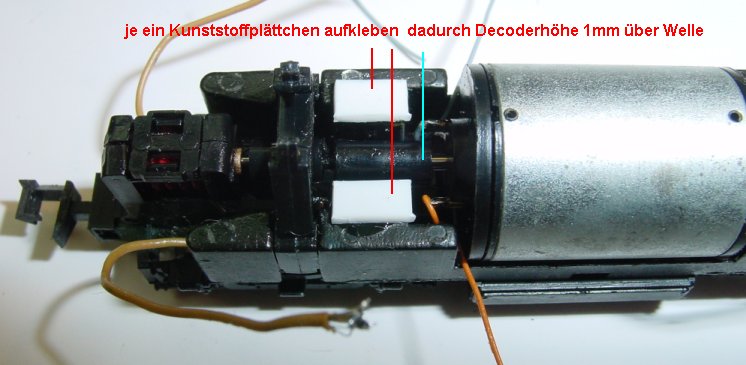

	Zwei Plättchen aus 1mm dicken Polysterol sind auf den Motorblock aufgeklebt. Dadurch liegt der Decoder 0,8mm über der Kardanwelle. An den Decoder werden die 4 Litzen vor dem Einkleben auf die Plättchen angelötet, die beiden Motorlitzen werden nach dem Einkleben angelötet.

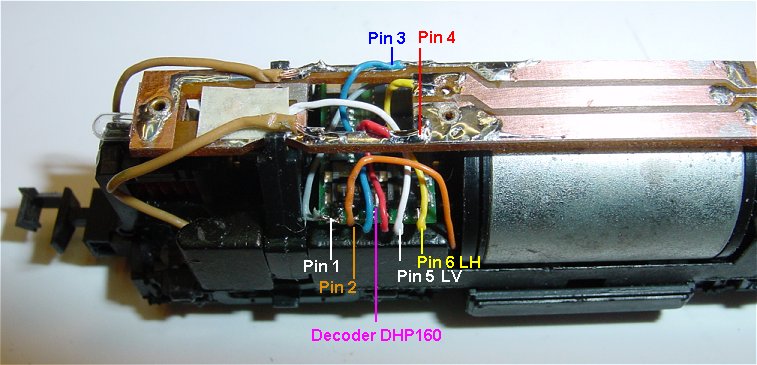

	So wenig wie möglich Litzen oben über die Platine verlegen sonst klemmt das Gehäuse oder passt gar nicht mehr in die seitlichen Rastnasen. Decoder verdrahtet. Dazu wurden soweit als möglich die vorhandenen Leiterbahnen benutzt, mittlere Leiterbahn für Licht hinten.
