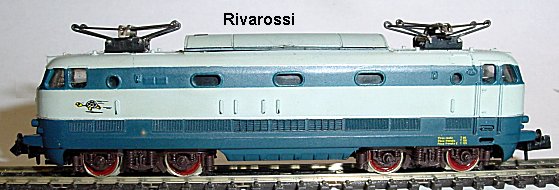

Rivarossi E-Lok NL       Umbauanleitung: mit DHL100 Decoder
	Dacherhebung links und rechts ausrasten und abnehmen. Beide darunter befindlichen Schrauben ebtfernen und Gehäuse nach oben abziehen.

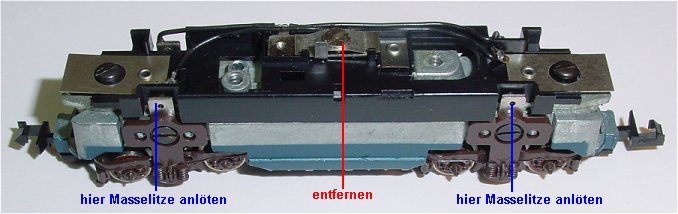

	Der Oberleitungsschieber mit Niete wird entfernt, ebenso das rechts daneben befindliche Oberleitungsblech mitsamt Niete. Vorn wird je eine Litze an beide Massepunkte gelötet.

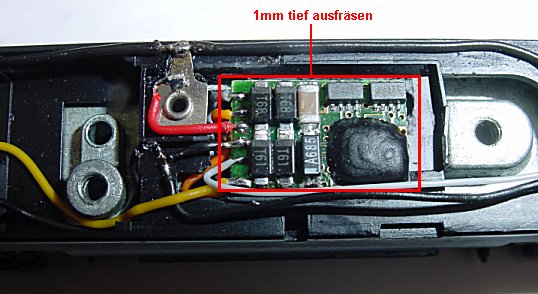

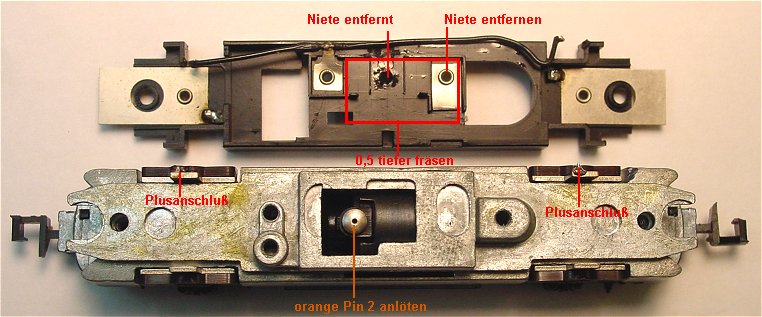

	Zum Abnehmen des Kunststoffteils müssen die Pluslitzen abgelötet werden. Nun kann das obere Metallteil abgehoben werden. Je nach Decoderhöhe kann an der rot umrandeten Stelle bis zu 1mm ausgefräst werden.

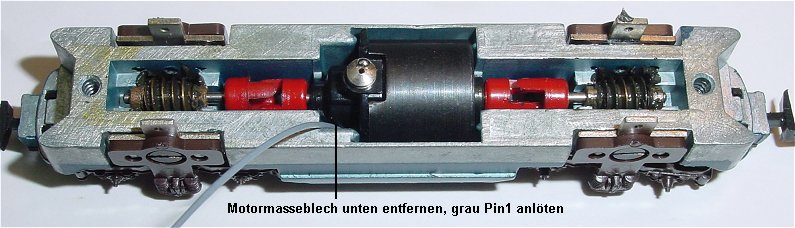

	Der Motor wird nach oben entnommen und das Masseblech unter der Kohlehalterung entfernt. An die Kohlehalterung wird die graue Litze Pin 1 angelötet. Motor wieder einsetzen.

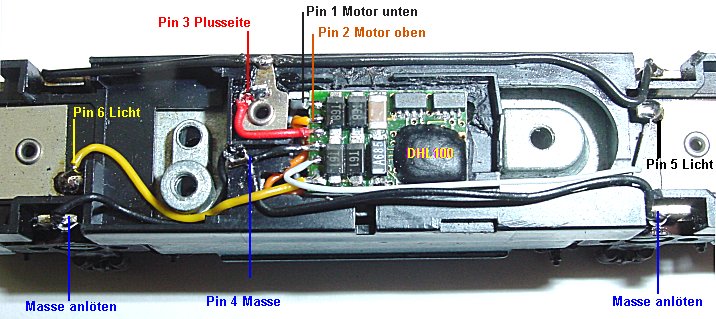

	Der Decoder DHL 100 ist eingeklebt und verdrahtet. Pin 1 Motor unten, Pin 2 orange Motor oben, Pin 3 rot Plus oben, Pin 4 Masse unten, Pin 5 weiß Licht rechts, Pin 6 gelb Licht links.
	Verdrahtungsübersicht Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 5, Impuls 3, Halteabschnitte 1 oder 2.
