Atlas / Rivarossi BR 10 001       Umbauanleitung: mit einem DHP 160 SX1 - SX2 - DCC Decoder von D&H
	Die Lok-Masse, Tender komplett plus Gehäuse der Lok durch Lösen der Schraube oben abnehmen, Tendergehäuse nach oben ausrasten.

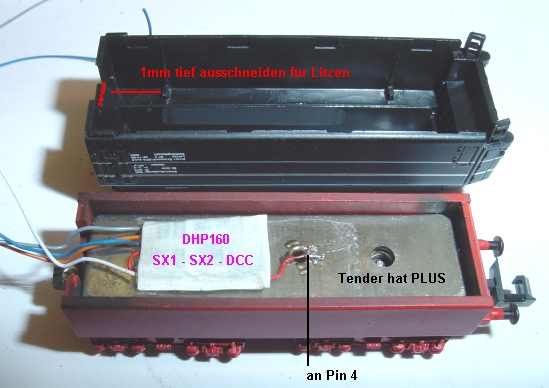

	Tender wird zuerst bearbeitet. Die Kabeldurchführung wird mindestens 1mm tiefer ausgeschnitten sonst werden die Kabel bei aufgesetztem Gehäuse gequetscht. Decoder Isolieren, Pin 4 an die Messingniete in der Mitte anlöten. Wer auch hinten Licht haben will muss jetzt eine Birne mit zwei Drähten (z.B. Viessmann) hinten aufkleben und entsprechende Löcher der Lampen durchbohren. Vier Litzen, blau für Lokmasse von Pin 3, grau Motor Pin 1, orange Motor Pin 2 sowie weiß Lampe vorn Pin 5 durch die Aussparung vorne verlegen und Tendergehäuse aufsetzen.
	Die Tenderdeichsel wird vom Lokrahmen abgeschraubt, Federblech entfernen und kürzen. Das rechte Teil wird mit der Kohlehülse einklemmt, es ist der Lötpunkt Motor unten Pin 2. Die Stahlfeder wird entfernt, Deichsel wird mit Schrumpfschlauch isoliert gegen eine Berührung mit der Kohlehülse bei unsauber verlegten Gleisen.

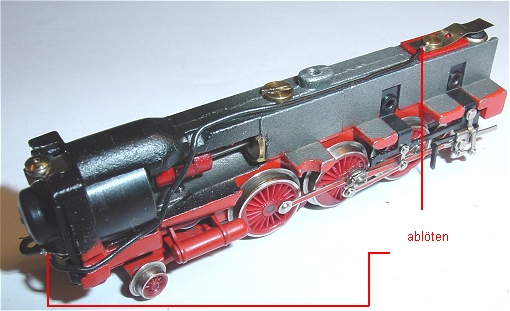

	Draht von Birne und Kohle unten ablöten.

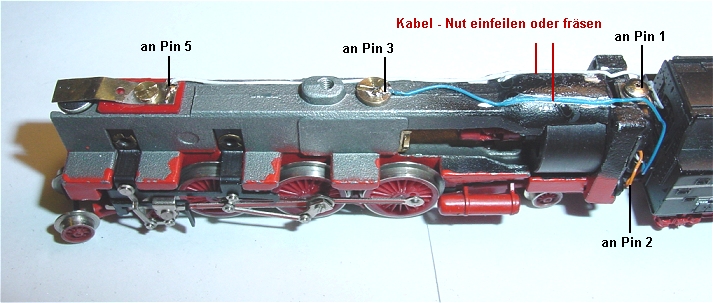

	In das Ballastgewicht wird je eine Nut links und rechts für die Litzen eingefeilt oder gefräst. Hier wird die Masse Pin 3 an die Messingschraube gelötet und die weiße Lampenlitze an das Lampenblech. An den Motor oben kommt die graue Litze Pin 1 und unten die orange Litze Pin 2.

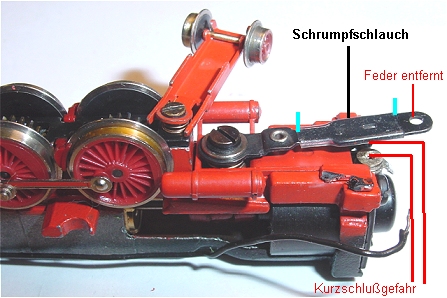

	Hier die Schrumpfschlauch Isolierung der Deichsel gegen die Motorhülse unten, die Deichselbefestigungsschraube ist durch eine Kunststoffscheibe gegen die Lokmasse isoliert.
