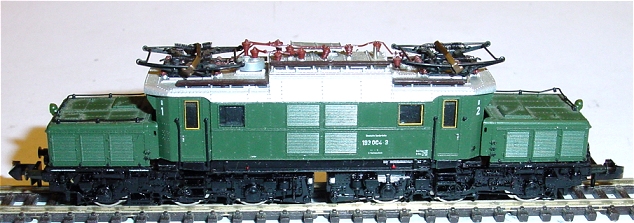

Minitrix E 193
Umbauanleitung: mit DH10C3 Multiprotokolldecoder SX / SX3 / DCC / MM
|
 |
Gehäuse seitlich spreizen, nach oben abnehmen. Vorbau kann verbleiben.
|
 |

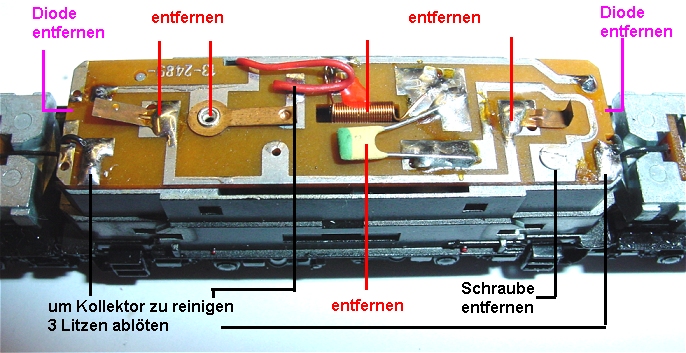

Platine wird bearbeitet. Zuerst beide schwarzen Lichtlitzen ablöten, dann rote Schleiferplattenlitze ablöten,
dann Masseschraube herausdrehen und Platine zum bearbeiten abnehmen.
Entfernt werden beide Dioden an der Unterseite vom Licht. Der Umschalter Oberleitung wird entfernt sowie die
Drossel und der Kondensator.
|
 |

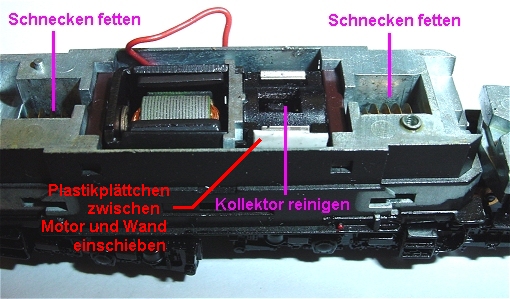

Zwischen Motorblech (im Bild vorne) und Fahrgestellwand wird ein 0,5mm Plastikplättchen (oder Postkartenkarton) zur
Isolierung eingeschoben. Motorkollektor mit Glashaarradierer reinigen und Schnecken abfetten.
|
 |
Zum besseren Verständnis habe ich alle nicht benötigten Leiterbahnen entfernt, das muss nicht zwangsläufig gemacht werden.
|
 |

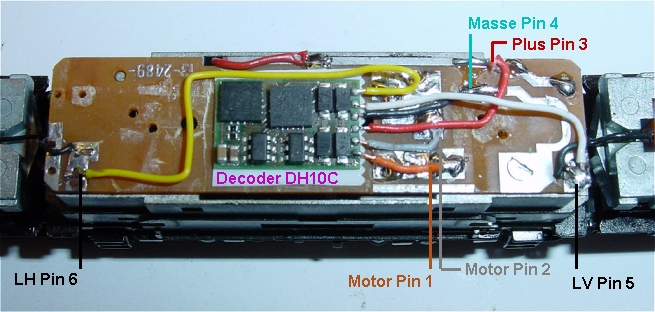

Erst in das Gehäuse schauen, die Vertiefung für den Decoder DH10C ist nicht genau mittig, also wird der Decoder
auch leicht außermittig aufgeklebt. Die Verdrahtung geht aus dem Bild hervor. Im Bild ist Führerstand 1 rechts.
(Damit die Lichtkabel richtig angelötet werden.)
|
