Minitrix E 154 Schnittstelle

Umbauanleitung: Hier der Umbau mit einem DHP160 Multiprotokoll Decoder (Selectrix I / SX II / DCC)

Gehäuse abnehmen durch Spreizen der Seitenteile.

Für DCC Betrieb mit anderen DCC Decodern können die Entstörteile drin bleiben, bei Programmierschwierigkeiten jedoch sollten sie ausgelötet werden.

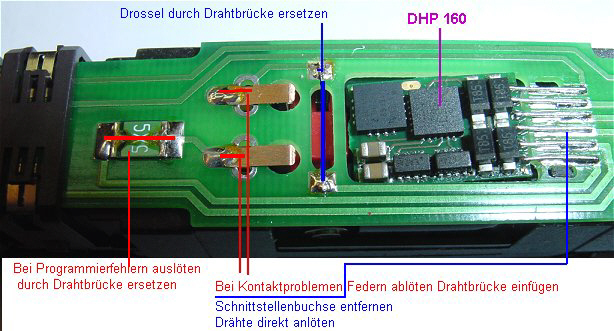

Drossel durch Drahtbrücke ersetzen. Schnittstellenbuchse seitlich oben und unten abschneiden. Trix hat gedacht, wenn sie die beiden Rastnasen der Buchse unter der Platine erhitzen, dann kann die Buchse nicht mehr einseitig ausrasten. Dabei wurde jedoch ignoriert, das durch Herausziehen der Analogplatine die 6 Andruckfedern schon verbogen werden und die Drähte des neuen Decoders nicht mehr fest gegen die Platinenleiterbahnen gedrückt werden. Also Kontaktprobleme hausgemacht. Die Decoderdrähte werden direkt auf die Leiterbahnen gelötet. Bei Kontaktschwierigkeiten der Motorfedern werden diese ausgelötet und je eine Drahtbrücke Platine - Motor eingelötet. Siehe Bild E 03-004 Bei Programmierproblemen hilft oft, den Polyswitch ( grün 5X ) auszulöten und durch Drahtbrücke zu ersetzen.
