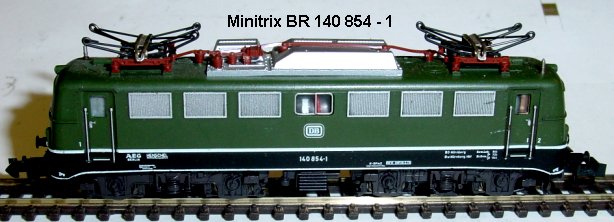

Minitrix BR 140 854 - 1 Umbauanleitung: Es passt ein DHP 160 in die Lötschnittstelle
	Gehäuse seitlich spreizen und nach oben anheben. Oberleitungsbetrieb ist aus Sicherheitsgründen nicht mehr möglich.

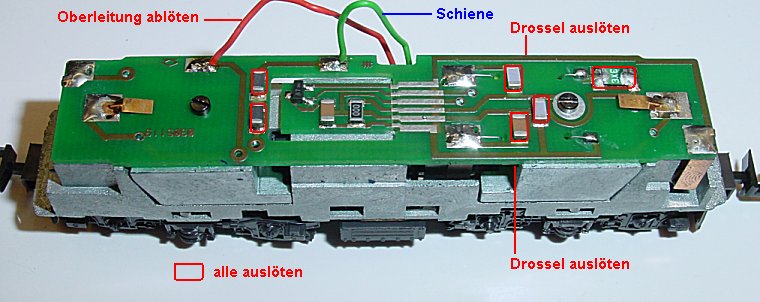

	Das grüne und rot Kabel wird abgelötet. Die Platine zur Bearbeitung abgeschraubt. Sicherer im Betrieb ist, die grüne Litze direkt an die Schleiferbahn des Umschalters auf der Unterseite zu loten. Die rote Litze entfällt sowieso, ebenso der Schiebeschalter. Die rot eingekreisten Bauteile werden ausgelötet. Ebenso beide Drosseln unterhalb der Platine.

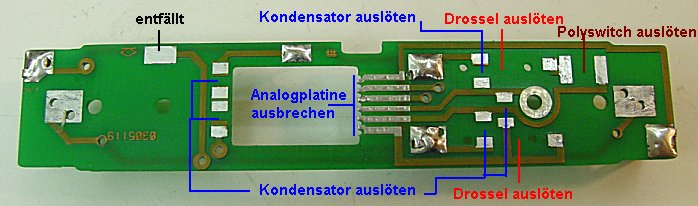

	Die Analogplatine wird nach unten herausgebrochen, dadurch brechen auch die Leiterbahnen ohne sich von der Platine abzulösen. Hier wurden auch beide Oberleitungsfedern abgelötet. Es geht weiter mit dem Einlöten von 3 Drahtbrücken um die Lötschnittstelle benutzen zu können.

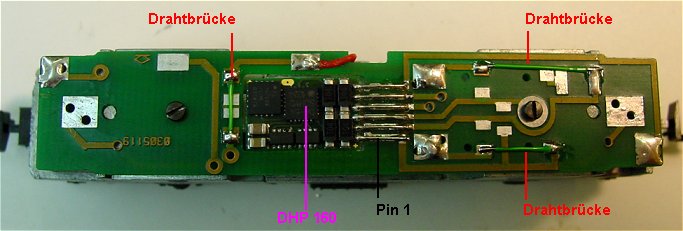

	Die 3 Drahtbrücken in grün sind eingelötet. Der Decoder DHP160 erhält eine Isolierung mit Tesakrepp gegen Masse auf der Unterseite und wird ebenfalls eingelötet. Bitte darauf achten das keine Lötzinnbrücke zwischen Pin 1 und auch Pin 6 gegen die Motorlötpads besteht. Pin 1 ist unten im Bild.
