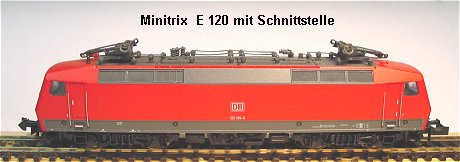

Minitrix E 120 mit Schnittstelle (Umbauanleitung für programmierunwillige Decodertypen)        Umbauanleitung:  Hier Einbau eines DHL100 = SLX830 = 66836 Decoders für Selectrix. Diese Einbauanleitung ist für Loks, die sich nicht oder schwierig programmieren lassen, oder die Aussetzer im Decoder haben.
	Gehäuse abnehmen. Dazu Lok auf den Kopf stellen, Gehäusewände vorn und hinten leicht spreizen und Fahrgestell herausnehmen. Achtung, ein Oberleitungsbetrieb soll nicht unter Digitalbedingungen stattfinden. Zerstörung des Decoders bei gemischtem Ober- Unterleitungsbetrieb.

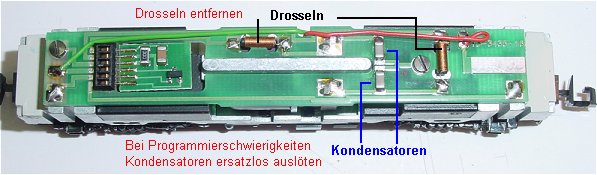

	Analogdummy aus der Schnittstelle entfernen. Beide Drosseln auslöten und durch Drahtbrücken ersetzen. Wenn sich auch dann der Decoder nicht programmieren oder auslesen lässt werden die beiden Kondensatoren ebenfalls ausgelötet, hier allerdings KEINE Drahtbrücke.

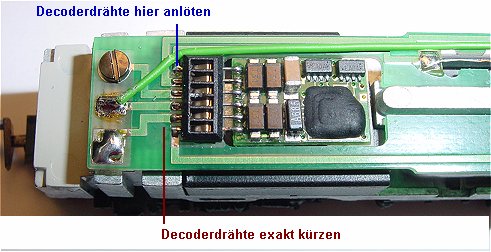

	Leider hat Trix mit der Schnittstelle keine glückliche Hand bewiesen. Je nach Drahtstörke des Decoders gibt es guten, oder schlechten Kontakt der Drähte mit den Platinenleiterbahnen. Aussetzer im betrieb sind die Folge. Abhilfe: Der Decoder wird in den Stecker eingeschoben, die Drahtlänge markiert und die Drähte genau 2mm hinter dem Stecker abgeschnitten. Decoder wieder einschieben und hinter dem Stecker die Drähte mit winzigen Lötpunkten fixieren.

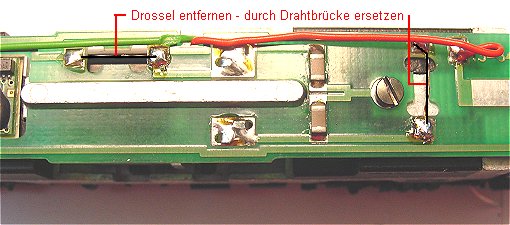

	Hier noch einmal die beiden Drahtbrücken anstelle der Drosseln. Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 4, Impuls 2, Halteabschnitte nach Belieben.
