Minitrix E 112 449-9 (Umbauanleitung für Ungeübte)

Umbauanleitung: Hier Einbau eines Kühn N025 DCC Decoders

Gehäuse seitlich spreizen und nach oben abziehen.

Die Drehgestelle entfernen durch herausziehen der Drehgestell Stifte. Dabei nicht das schwarze mittlere Zahnrad im Drehgestell oben verlieren. Dann werden beide Schleifflächen mit Glashaarpinsel blank gemacht. Die obere Platine wird nach Ablöten der beiden Kabel abgeschraubt .

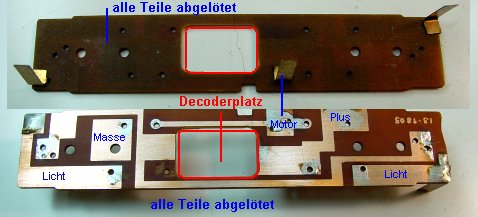

Platine wird bearbeitet. Alle Bauteile werden ausgelötet bis auf die Motorfeder und die Lampenfedern.
In der Mitte wird aus der Platine ein Loch in der Größe des Kühn N025 Decoders ausgesägt oder gefräst. Der Decoder ist sonst zu hoch und das Gehäuse passt nicht mehr.

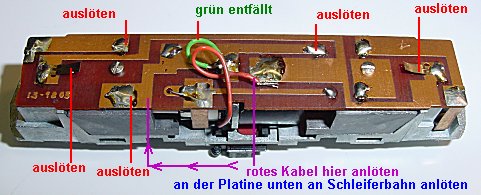

Unten am Fahrgestell wird die schwarze Verkleidung über der Schleiferplatine ausgerastet. Der rote Umschalter entfällt ersatzlos. Sind die Schleiferbahnen schon eingelaufen, kann man sie mit einem Stück Filz etwas polieren. Das grüne Kabel wird abgelötet und das rote an den schmalen Steg der Schleiferplattenverbindung gelötet.

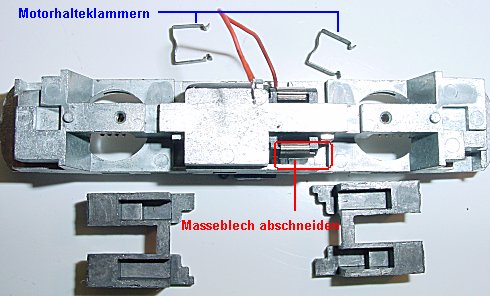

Der Motor wird ausgebaut durch herausziehen der Halteklammern. Dann wird am rückwärtigen Kohleblech die umgebogene Massefeder abgeschnitten. An das Kohleblech wird eine Litze orange anglötet. Motor wieder einbauen.

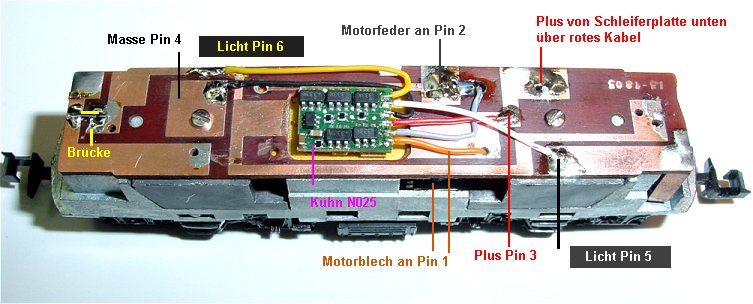

Unter den Decoderausschnitt wird ein Stück Doppelklebeband dünn!! geklebt und nach Einbau der Platine der Decoder hier hineingeklebt. Litze orange fährt an Motorkohleblech vorne im Bild. Litze grau an Motorfeder. Litze rot an Pluslitze vom Schleifer unten. Litze schwarz an Massepunkt. Litze gelb Licht hinten (Ich habe eine Brücke zu der oberen Leiterbahn gelötet um das gelbe Kabel kürzer zu halten). Litze weiß an Licht vorne.
Ohne Gehäuse probefahren und wenn alles OK, Gehäuse aufsetzen.
