Minitrix E 111 - 003 Minitrix

Umbauanleitung:

Gehäuse abnehmen, Platine oben abschrauben. Von der Platine bis auf die beiden Lampenfedern alles ablöten. Motorklammern abnehmen und Motor herausnehmen. Massefahne auf der Motorrückseite abbrechen. Jeweils einen Draht an die Motorfahnen anlöten. Das rechte Gewicht in der Mitte teilen, der vordere Teil wird nicht mehr gebraucht. Auf das Chassis rechts oben einen 2mm dicken Blechstreifen kleben, Maße 3mm x 16mm. Dies dient als Abstandhalter Dekoder - rechte Schnecke. Unter der Lok schwarzen Kasten mit rotem Umschalter ausklippsen und den Umschalter entfernen, Lötbrücke so anbringen das die Lok nur auf Unterleitung läuft, nur ein Kabel nach oben führen. Dekoder stehend am 3mm Abstandsblech einkleben. (siehe Foto)Die oberen beiden Kabel des Decoders gehen an den Motor wobei man Stücke der alten Leiterbahnen als Lötstützpunkte benutzen kann. Das 3 Kabel mit dem roten Kabel von den Schleifern unten verbinden, das 4 Kabel an den Massepunkt rechts an der Schraube der Platine anlöten. Das 5 Lichtkabel, wie im Foto, rechts an die Lampenfeder, das 6 Lichtkabel links an die Lampenfeder . Als Einstellung habe ich Geschwindigkeit 6, Masse 3, und Impuls 3 programmiert.

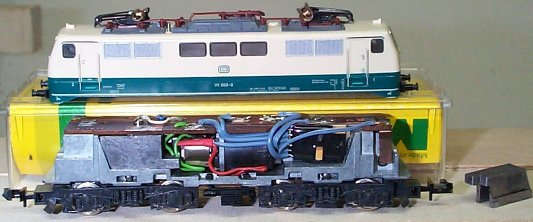

Im Bild Rot, Kabel von unten. Grün Motor vorn. Blau Motor hinten. Für Licht hinten habe ich ein Stück Platinenleiterbahn genutzt um Kabel zu sparen, genau wie für die Motoranschlüsse.
