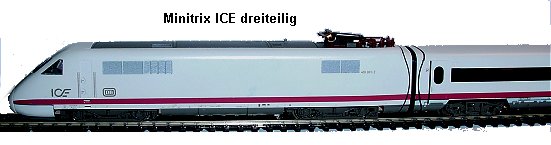

TRIX ICE 1 ohne Schnittstelle Umbauanleitung: Es passt ein TRIX 66836 in einen Ausschnitt im Ballastblei. (baugleich DHL100)

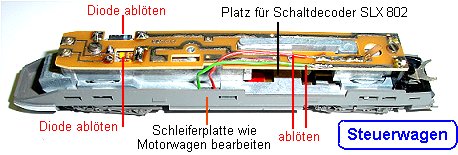

	Gehäuse ab, obere Platine ausbauen und die Dioden entlöten. Drossel und Kondensator werden ebenfalls nicht mehr gebraucht. Massefahne hinten am Motor abzwicken. Die Oberleitungsfunktion ist nicht mehr zu benutzen.

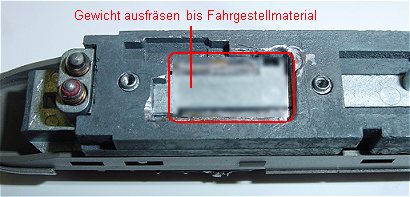

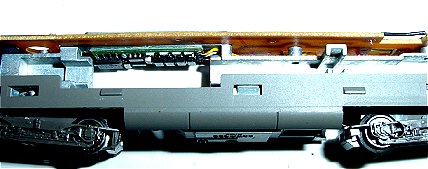

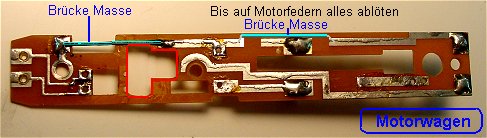

	Von der Platine wird alles abgelötet und dann die Platine später wieder eingebaut. Vorerst wird aus dem (im Bild linken) Ballastblei ein Stück in den Ausmaßen des Decoders DHL100 ausgesägt. Damit passt der Decoder hochkant unter die Platine und schließt mit den vorderen Bauteilen bündig mit dem Ballastblei ab, damit das Gehäuse später wieder passt. Die Oberleitungsfeder rechts wird ebenfalls nicht mehr benötigt. DCC Fahrer müssen den Ausschnitt für den Decoder Lenz z.B. den Decodermaßen anpassen.

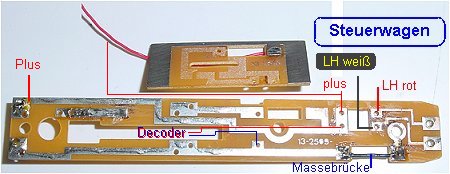

	Wird ein Decoder ohne Litzen benutzt, dann sollte man diese vorher anlöten, bevor der Decoder eingeklebt wird. Plus ist die Leiterbahn an der das rote Kabel von der Radschleifeplatine unten oben angelötet ist. Masse ist die Leiterbahn von der Befestigungsschraube der Platine links.

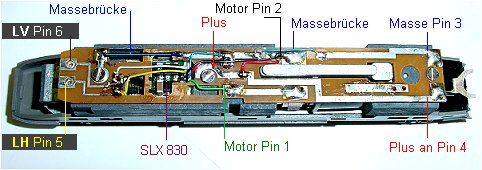

	Verdrahtung des 66836 Decoders: Pin 1, im Bild unten, wird an die Motorleiterbahn oben gelötet. Pin 2, an die Motorleiterbahn unten. Pin 3, an die Masse Leiterbahn, Pin 4 an die Plus Leiterbahn, Pin 5 an Licht rot vorn und Pin 6 an Licht weiß vorn. Es ist nicht kritisch, wenn man die Litzen Licht und/oder Motor vertauscht hat, da man sie softwaremäßig umtauschen kann. siehe Kennwerte ändern unter Selectrix Tips. Programmiert wird mit Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverhalten 3, Impuls 2.
