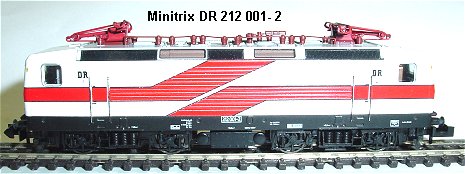

Minitrix DR E 212 001-2 Umbauanleitung: Ein TRIX 66836 passt seitlich in den Motorblock
	Gehäuse unten beidseitig spreizen, Antrieb fällt nach unten heraus.

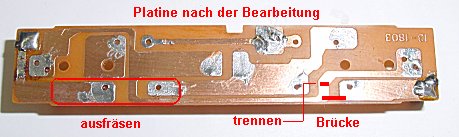

	Alle Bauteile bis auf die Lampenfedern und die Motorfeder werden abgelötet. Da die Leiterbahnen teilweise neu benutzt werden wird eine Trennung gemacht und eine Brücke eingelötet. Trennung weil die Platinenhalteschraube manchmal an die Leiterbahn kommt. Brücke, weil die linke Leiterbahn als Lampenleiterbahn rechts genutzt wird. Links unten wird eine Ausfräsung in die Platine gemacht weil der Decoder etwas über die Platine hinausragt. Man kann den Decoder auf die Platine kleben jedoch mache ich das nicht mehr weil im Dauerbetrieb der Decoder bis 70 Grad heiß werden kann und sich dann das Dach verformt.
	Umschaltplatine. Hier werden beide Kabel abgelötet und ein neues Kabel links an der Verbindung beider Schleiferflächen angelötet. Der Umschalter entfällt da ein Oberleitungsbetrieb nicht mehr möglich ist.

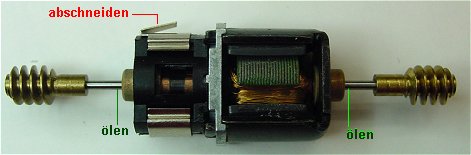

	Motor Potentialfrei machen durch entfernen der Masselasche an der hinteren Kohlehalterung. Vor dem Einbau 1 Tropfen Öl an die Motorlager.

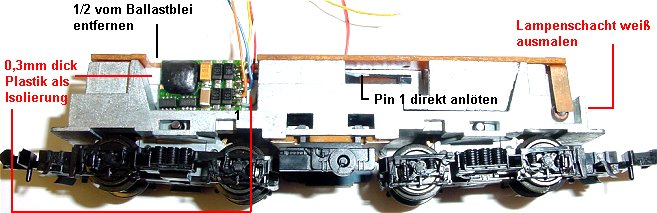

	Lampenschächte weiß ausmalen für höhere Lichtausbeute. Decoder ist auf 0,3 mm Plastikplättchen als Isolierung aufgeklebt. Platine hat bereits den Ausschnitt bekommen. Pin 1 grau wird direkt an das Motorkohleblech angelötet. Um den Decoder hier zu platzieren wird eine Hälfte des eingelegten Bleistückes abgeschnitten.

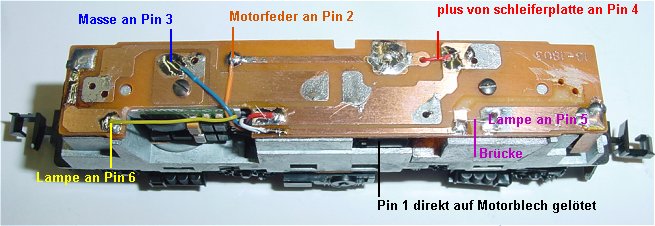

	Ansicht von oben. Pin 2 orange fährt an die Leiterbahn zur Motorfeder. Pin 3 blau an den Massepunkt an der Platinenschraube. Pin 4 rot an die Leiterbahn an der oben das Kabel von der Schleiferplatte angelötet wurde. Pin 5 weiß an Lampe rechts über die untere Leiterbahn und die eingelötete Brücke. Pin 6 an Lampe links
