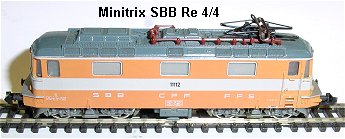

Minitrix SBB Re 4/4 Umbauanleitung: Einbau eines DHL100 Decoders für Selectrix.
	Gehäuse abnehmen. Dazu Lok auf den Kopf stellen, Gehäusewände seitlich leicht spreizen und Fahrgestell herausnehmen. Nach dem Umbau kann die Oberleitung nicht mehr benutzt werden.
	Die Drehgestelle entfernen durch herausziehen der Drehgestell Stifte. Dabei nicht das schwarze mittlere Zahnrad im Drehgestell oben verlieren. Die obere Platine wird abgeschraubt und alles bis auf die 3 Kupferfedern von Lampen und Motor abgelötet. Der Motor wird durch Entfernen der Gewichte und der beiden Stahlklammern herausgenommen. Vom Motorkohleblech hinten wird die Masse-Nase abgebrochen. Dann werden die Klipse der grauen Schleiferplatinenabdeckung vorsichtig herausgedrückt. Man kann die Schleifplatine unten nun herausnehmen. Beide Kabel werden abgelötet. Ein rotes Kabel wird wie im Bild links durch das Loch gesteckt und am Rand mit der Leiterbahn verlötet. (Der Umschalter entfällt mitsamt der Feder.) Platine wieder einsetzen und Abdeckung Aufklipsen.
	Die obere Platine ist bearbeitet. Zum besseren Verständniss habe ich alle nicht benötigten Leiterbahnen abgezogen. An der Lila kenntlich gemachten Stelle ist ein Schlitz eingefräst. (Kann auch mit Laubsäge gemacht werden.) Dieser ist nötig für den Decoder und man kann die Litzen hindurchführen. Die obere Leiterbahn habe ich für den zweiten Motoranschluss benutzt. Decoderlitze rechts anlöten und links am Ende durch das vorhandene Loch eine weitere Litze zum Motorkohleblech.

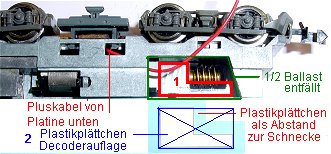

	Hier sieht man wo der Decoder hin soll. Es gibt Umbauten, bei denen der Decoder auf der oberen Platine sitzt. Ein solcher Umbau ist etwas einfacher. Da der Decoder bis zu 70 Grad heiß werden kann sind allerdings Beulen im Kunststoffdach nach längerer Fahrt unvermeidlich. Daher baue ich den Decoder seitlich ein. Eine Hälfte vom rechten Ballast wird abgeschnitten. Auf den Motorblock werden zwei Kunststoffplättchen geklebt. 1 Plättchen mit Ausschnitt über der Schnecke, 2 Plättchen so groß wie der Decoder darauf. Damit hat die Schnecke freies Spiel und der Decoder klebt auf dem Plättchen. Besser loten lässt sich, wenn der Decoder mit der Bauteileseite aufgeklebt wird.

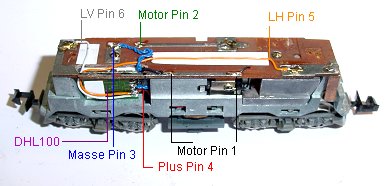

	Platine oben aufgesetzt und Decoder fertig verdrahtet. Man sieht, das der Decoder 1 mm in den Platinenausschnitt ragt. Die weißen Stellen sind Doppelklebeband zum Festlegen der Litzen. Ein Umbau soll aufgeräumt aussehen und kein Drahtverhau sein. Pin 1 fährt oben an die Leiterbahn und über einen weiteren Draht an das Motorkohleblech vorn. Pin 2 fährt unter der Platine durch zur Motorleiterbahn oben im Bild. Pin 3 kommt von der Masseschraube oben auf der Platine. Pin 4 ist der Schleiferplatinenanschluss rot. Pin 5 orange fährt an die Lampe hinten und Pin 6 an die Lampe vorn. Einstellungen: Adresse XX, Höchstgeschwindigkeit 3, Anfahr- und Bremsverzögerung 2, Impuls 2 weich Halteabschnitte nach Belieben. Ohne Gehäuse Probe fahren und Lichtwechsel mit Richtungswechsel prüfen. Wenn er nicht übereinstimmt, weil ein Kabel falsch angelötet wurde, kann man die änderung softwaremäßig vornehmen. Dazu Seite Kennwerte durchlesen.
