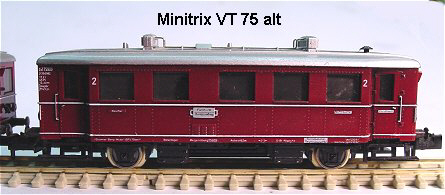

Minitrix VT 75 909 Motorwagen Umbauanleitung:  Es passt ein Selectrix 66836 / DHL100 unter den Motor des Triebwagens. In diesem Umbau wird eine weitere Variante beschrieben, wie ich meinen Triebwagen umgebaut habe. Da der Motorwagen mit Beiwagen sowieso nur in eine Richtung fährt und der hintere Wagen kein Steuerwagen ist, habe ich bei dem hinteren Wagen beide weißen Lampen entfernt und nur hinten rot gelassen. Der Motorwagen soll jedoch auch allein fahren können und bekam daher ein schaltbares Licht über die F-taste Pin 7 des DHL100.
	Gehäuse von Motorwagen durch vorsichtiges Spreizen der Seitenwände abnehmen.

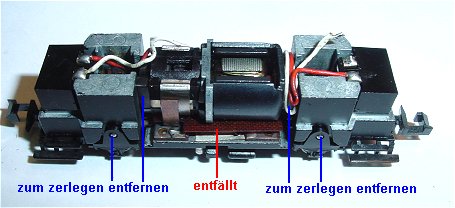

	Die Kabel werden von den Lampen abgelötet. Bei den Birnen ist egal wo rot oder weiß ist, da kein Spitzenlicht vorhanden ist. Die Lampenkontakthalter seitlich abziehen. Motorhaltefedern nach oben abziehen. Motor herausnehmen. Am vorderen Kohleblech die Feder abschneiden oder abbrechen. Isolierung über der Platine abnehmen.

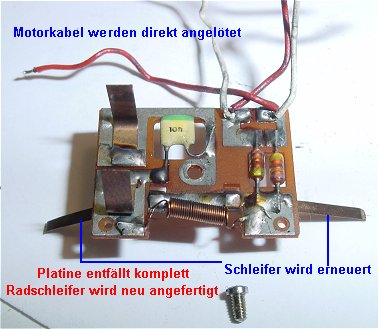

	Die Platine abschrauben, sie entfällt ganz da hier der DHL100 untergebracht wird. Die Radschleiferfeder wird durch ein Stück Federblech auf einen Platinenrest aufgelötet und in die Vertiefung eingeklebt, ersetzt.

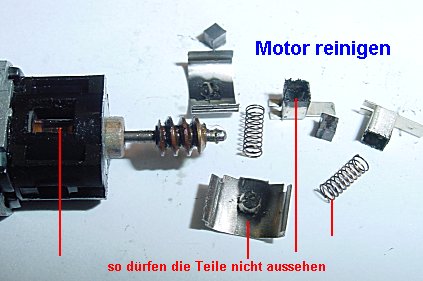

	So sollte der Motor, bzw die Kohlebleche und Kohleandruckfedern nicht aussehen. Erst entnehmen, reinigen, und dann Motor zusammenbauen.

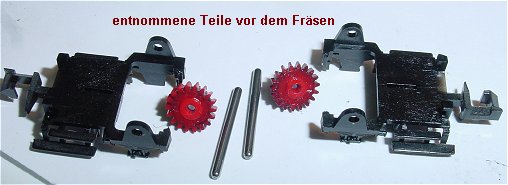

	Zum Bearbeiten des Fahrgestellblocks werden die roten Zahnräder entnommen.

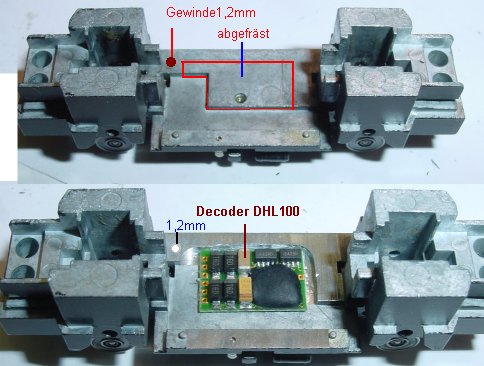

	Der Metallrahmen ist von allem Plastik befreit. Nun kann der Decoderplatz angezeichnet werden und das rot umrandete Teil wird bündig mit dem Vorderteil abgefräst. Links oben wird ein 0,7 mm Loch gebohrt und ein 1,2 mm Gewinde eingeschnitten in welches eine MS Schraube gedreht wird. Hier ist später der Massepunkt. Der Decoder ist probehalber eingelegt.

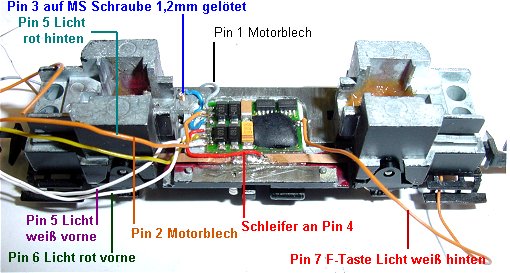

	Die neue Stromfeder ist eingeklebt. Der Decoder mit Doppelklebeband aufgeklebt. Pin 1 Motorblech oben, Pin 2 Motorblech unten, Pin 3 Masse blau, Pin 4 Plus rot, Pin 5 eine weiße und eine gelbe Litze, pin 6 eine weiße Litze, Pin 7 hinten eine braune Litze.
	Gelb von Pin 5 an rot (hinten rechts unten im Bild) Pin 5 weiß vorne Lampe weiß. Pin 6 weiß Lampe rot vorne. Pin 7 braun Lampe weiß hinten. Diese wird nur bei Solofahrt (Rückwärts) zugeschaltet. Einstellungen: Adresse XX, Höchstgeschwindigkeit 4, Anfahr- Bremsverzögerung 3, Impuls 2 mittel oder 3 weich, Halteabschnitt nach Belieben. Viel Spaß beim Umbau.
