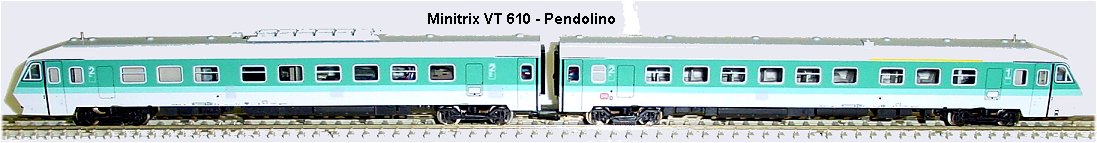

Minitrix BR 260 Pendolino

Umbauanleitung: Hier der Einbau eines Selectrixdecoders D&H DHS 200 Susi-Lokdecoder mit dem microSX Soundbaustein von Dietz

Umgebaut wurde Motorwagen und der Steuerwagen. Hier in der beschreibung nur der Soundeinbau. Gehäuse seitlich spreizen und abnehmen. Das Kabel zur Schleiferplatte unten wird abgelötet und die Platine abgeschraubt. Drossel wird ausgelötet und Steckschnittstelle ausgebaut. Die Litzen vom DHS können an die Leiterbahnen der Steckschnittstelle angelötet werden, dann muß jedoch statt der Drossel eine Brücke eingelötet werden.

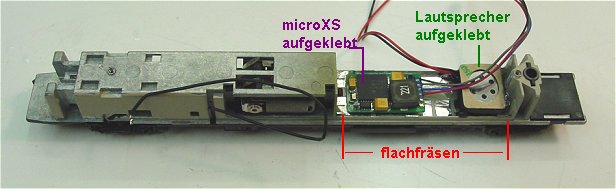

Da der DHS200 sehr breit ist und sowohl der Soundbaustein als auch der Decoder übereinander sitzen müssen, wurde die gesamte Bestuhlung weggefräst. 0,5mm Innenkante bleibt stehen. Der sonst benutzte Lautsprecher 15x25mm passt ebenfalls nicht, daher wurde ein Lautsprecher aus der Minitrix V 300 Sound benutzt. Um das Werkstück fräsen zu können sollte man die Bodenplatte ausklippsen und die Leiterplatte herausnehmen da die schwarze Bodenplatte seitlich etwas größer als das Metall ist.
Man kann auch einen DHL100 Lokdecoder für die Steckschnittstelle benutzen und für den Soundbaustein einen SUSI-Schaltdecoder, welcher erheblich kleiner ist. Zuverlüssiger ist der DHS200.

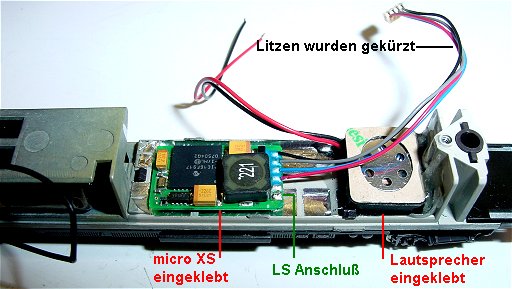

Auf den glatten Boden wird der Lautsprecher mit Uhuplus aufgeklebt, er passt quer hinein. Links davon der micro XS Soundbaustein der mit Doppelklebeband aufgeklebt ist. Der mitgelieferte Lautsprecher ist zu groß und wird abgelötet. Ebenso kann man die Steckerlitzen ablöten und gekürzt wieder anlöten damit die Kabel alle untergebracht werden können.

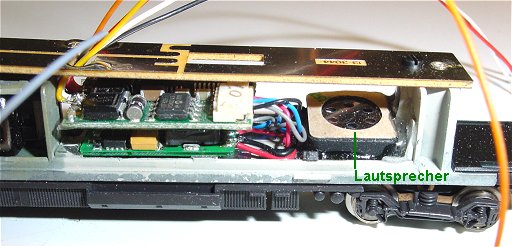

In die obere Platine wird ein Langloch für die Kabel gefräst ( gebohrt ) und der Susi_Lokdecoder leicht schräg auf den Sounddecoder gelegt. Wichtig ist dabei, die Unterseite des DHS komplett mit Tesafilm abzukleben. Waagerecht passt der DHS gerade soeben NICHT hinein. das Gehäuse hat dann seitliche Ausbuchtungen. Der Susi Stecker wird eingesteckt und die obere Platine wieder aufgeschraubt.

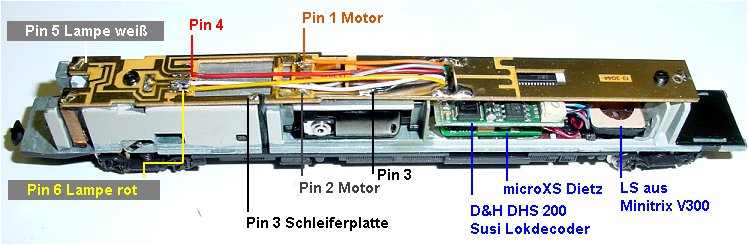

Hier ein Ganzbild des Motorwagens. Für die Verdrahtung der beiden Lampen und des Masseanschlusses wurden die Schnittstellen-Leiterbahnen benutzt, Beide Motorlitzen wurden direkt an die Motorfedern gelötet und Plus von unten wurde an die Leiterbahn vorn gelötet. VL-260.DSD ist der Pendolino-Sound den man im microXS bei Dietz oder Uhlenbrock bestellen muß.

Einstellungen: Adresse XX, Geschwindigkeit 4, Verzögerung 4, Impuls 3, Halteabschnitte nach Belieben. Wer bei Fahrstufe 1 nur den Motorsound hochfahren will und den Motor erst auf Fahrstufe 2, der muß noch den CV Wert 016 auf 001 programmieren.

Der Steuerwagen wird entweder mit einem zweiten DHL100 in der Steckschnittstelle, oder billiger mit einem Schaltdecoder auf weiß/roten Lichtwechsel umgebaut. Wer es sich zutraut ersetzt die weiße Birne duch eine weiße LED und die rote Birne durch eine rote LED da das Spitzenlicht / Schlußlicht nicht gerade hell ist. Dabei wird Plus der LED über einen Widerstand an Masse und minus der LED an den jeweiligen Pin 5 oder 6 gelötet.
