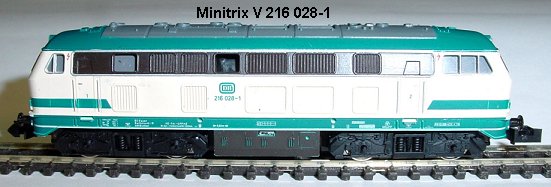

Minitrix V 216 alte Ausführung       Umbauanleitung: Es wird ein DHL100 in die Platine eingelassen.
	Gehäuse abnehmen durch Spreizen der Seitenwände

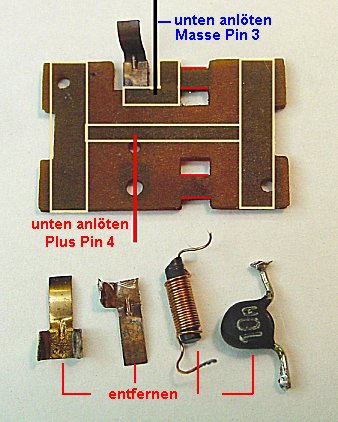

	Platine grünes Kabel anlöten und oben abschrauben, Seitenteile der Motorhalterung vier Schrauben entfernen und Motor herausnehmen. Platine unten herausnehmen und bearbeiten. Alle Entstörteile und beide Motorfedern auslöten. An die Masseseite neben der Feder eine Litze schwarz anlöten, an die mittlere Verbindungsleiterbahn eine Litze rot anlöten. An die Motorkohlebleche je eine Litze orange und grau anlöten.

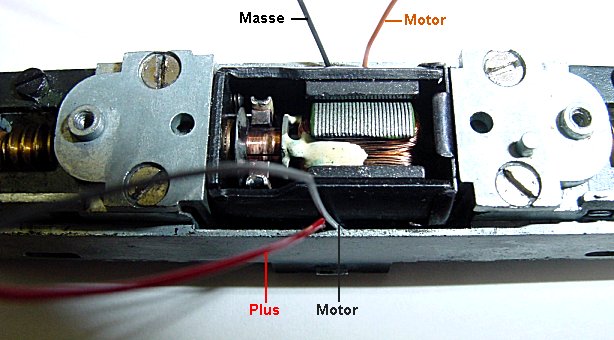

	Je zwei Litzen neben dem Motor nach oben verlegen.
	Die bearbeitete Platine. In der Mitte die Ausfräsung welche nach links etwas schmaler ist damit ein zurechtgeschnittenes Metallplättchen auf den Motor geklebt werden kann und die Platine dadurch nicht höher kommt.

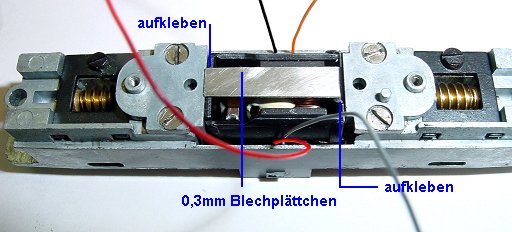

	Das Metallplättchen, 0,3mm dick ist auf die Kanten des Motorgehäuses aufgeklebt. Die Litzen passen vorn und hinten noch daneben. Mit Doppelklebeband wird der Decoder in die Platinenausfräsung auf das Plättchen geklebt.

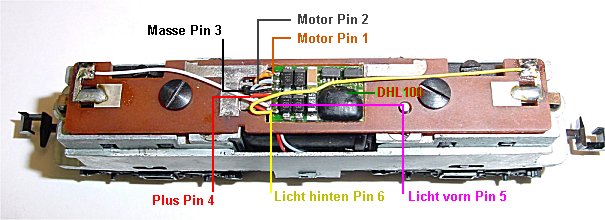

	Decoder verdrahtet. Pin 1 orange Motor, Pin 2 grau Motor, Pin 3 schwarz Masse, Pin 4 rot Plus, Pin 5 weiß Licht vorne und Pin 6 gelb Licht hinten. Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 4, Impuls 2, Halteabschnitte nach Belieben.
