Minitrix V 80 mit Schnittstelle Umbauanleitung: Es passt ein Selectrix 66830/DHL100/SLX830 oder ein DCC DHL160/SLX870 in die Schnittstelle.

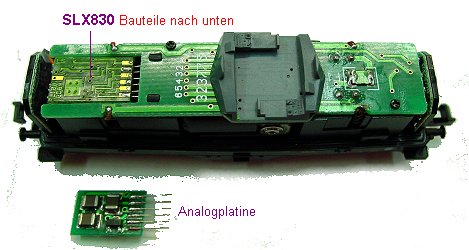

	Hier das Foto der Schnittstelle mit eingebautem SLX830 für die Modellbahner, die auch bei Schnittstellen Loks Probleme haben. Gehäuse nach oben abziehen.
	Pin 1 ist oben auf der grünen Platine. Der Decoder wird mit den Bauteilen nach unten in die neue Schnittstelle eingeschoben. Wichtig ist, die Drähte genau so kurz wie bei der Analogplatine abzuschneiden. Beim Einsatz eines Multiprotokolldecoders bleibt Pin 7 frei.
