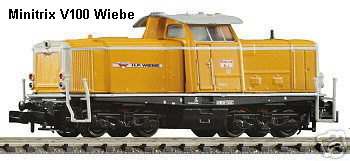

Minitrix V 100 Wiebe       Umbauanleitung: Hier der Umbau mit einem DHL050 Selectrix-Decoder
	Gehäuse abnehmen

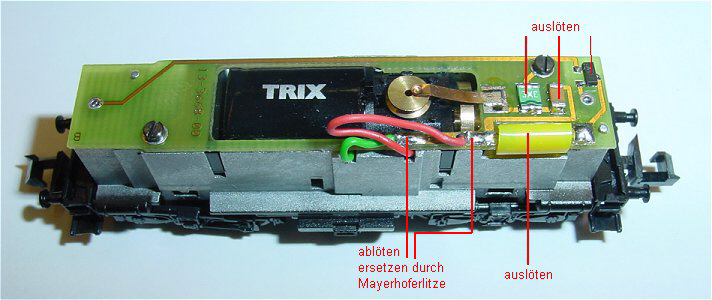

	Die rot gekennzeichneten Teile werden ausgelötet. Dies bewirkt ein besseres Programmierverhalten der Lok. Bei DCC reicht es, nur die gelbe Drossel auszulöten und durch Drahtbrücke zu ersetzen.

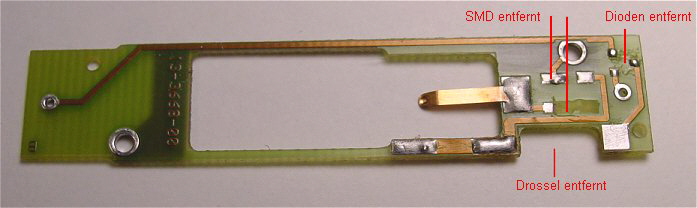

	Die gestrippte Platine. Alle SMD Teile und die Drossel sind entfernt. Beide Kabel zum Motor unten und Schleiferplatte sind abgelötet und werden durch Mayerhoferlitze ersetzt. Dabei muß der Motor herausgenommen werden. Dies geschieht durch ausklippsen von je einer schwarzen Plastikhalterung links und rechts vom Motor.

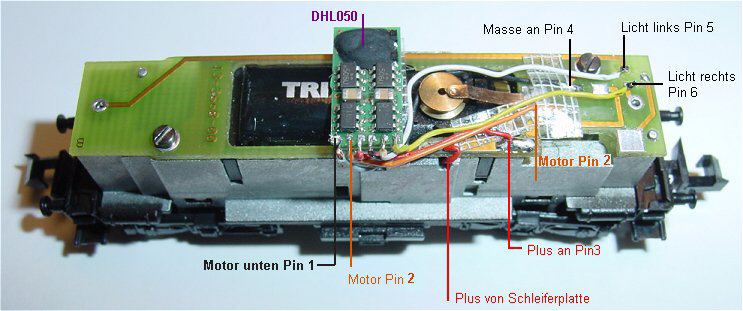

	Platine ist eingebaut. Der DHL050 ist vorübergehend mit Doppelklebeband auf dem Motor fixiert, dadurch lässt sich besser loten. Pin 1 grau an Motor unten. Pin 2 orange an Motor oben. Pin 3 rot an Leiterbahn rot von Schleiferplatte. Pin 4 schwarz an Massepunkt oben rechts an der Schraube. Pin 5 Licht links an den Lötpunkt, Pin 6 gelb an Licht rechts an den Lötpunkt. Einstellung für diesen Motor und diesen Decoder: Adresse XX, Geschwindigkeit 6, Verzögerung 4 Impuls 2, Halteabschnitte nach Belieben. Viel Vergnügen beim Umbau
