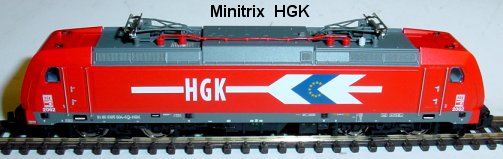

Minitrix HGK

Umbauanleitung: Es passt ein DHP160
Gehäuseseitenwände leicht spreizen und Gehäuse nach oben abheben.

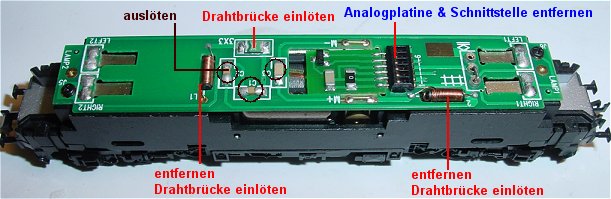

Analogplatine herausziehen. Platine bearbeiten. Beide Drosseln auslöten und durch Drahtbrücken ersetzen. über den Polyswitch eine Drahtbrücke loten. 3 Kondensatoren auslöten.

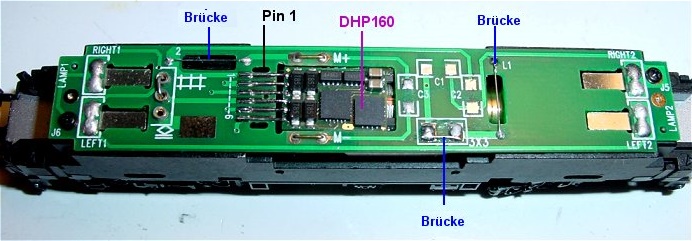

Bild von der Gegenseite, drei Brücken eingelötet. Da die Schnittstelle immer wieder Probleme mit der Kontaktsicherheit der Decoderdrähte macht löte ich die Decoder grundsätzlich ein. Dazu wird der jeweilige Draht mit einer spitzen Pinzette zur Wärmeeableitung angefasst und dann aufgelötet.
