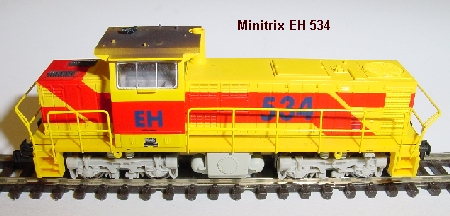

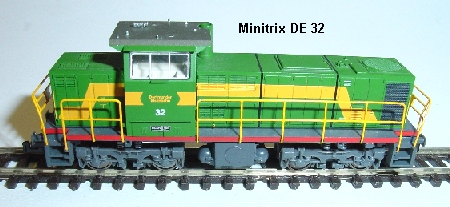

Minitrix EH 534 baugleich DE 32       Umbauanleitung: hier mit einem DHP161 Multiprotokolldecoder
	Gehäuseoberteil nach oben abziehen, dabei rasten links und rechts am Ende je zwei Nocken aus dem Fahrgestell aus.
	Beide Modelle sind baugleich, wichtig ist, die Geländer beim Abheben des Oberteils nicht zusammen zu drücken. Die Rastnasen sind am Oberteil.

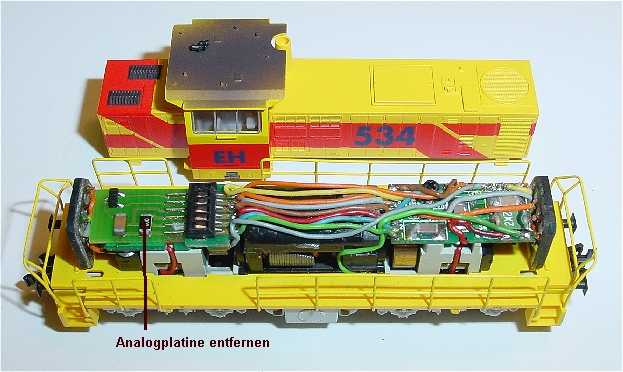

	Links im Bild die Analogplatine, diese ist 0,6mm kürzer als der Decoder. Platine mit Pinzette links anheben und nach links-oben herausziehen. Lok auf die Seite legen und ein Holzklötzchen unter die Platine mit Stecker legen. Dann mit einem Skalpell unter den Stecker fahren und die obere Rastnase abschneiden. Stecker leicht hochbiegen und unten ausrasten.

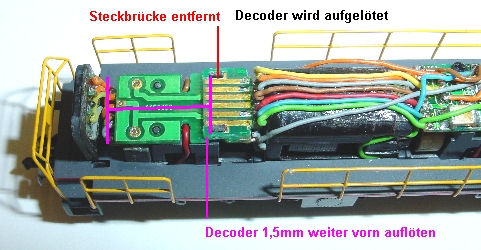

	Links die Platine mit der aufgelöteten Leiterbahnplatine an der rechts die Litzen angelötet sind. Da der Decoder nicht in die Schnittstelle passt ohne die LED Platine (ganz links stehend) zu verbiegen, wird er 1,5mm nach rechts verschoben auf die Leiterbahnen aufgelötet. Wer den DHP160 doch in die Schnittstelle schiebt wird sich wundern warum das Gehäuse später nicht mehr passt, denn auf beiden Seiten stehen die Lichtplatinen exakt am Gehäuse Ende und dürfen nicht schräg nach außen stehen. Die 6 Leiterbahnen werden also mit einem Hauch Lötzinn vorbehandelt.

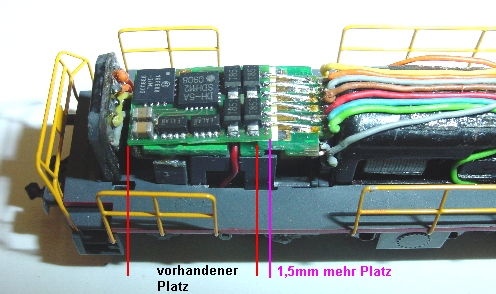

	Decoder mit leicht nach unten gebogenen Drähten aufgelötet, nach oben hin ist genügend Platz. Man sieht, die Lichtplatine steht exakt senkrecht ohne am Decoder anzustoßen. Einstellungen: Adresse XX, Höchstgeschwindigkeit 6, Anfahr- und Bremsverzögerung 3, Impuls 2 mittel, Halteabschnitt nach belieben. Vertauschen der Motor oder Lichtanschlüsse bei falscher Verkabelung mit Kennwertänderung softwaremäßig möglich.
