Minitrix V 60 neu mit Schnittstelle Umbauanleitung: Es passt ein Trix 66830 oder ein DHL100 in die Schnittstelle.

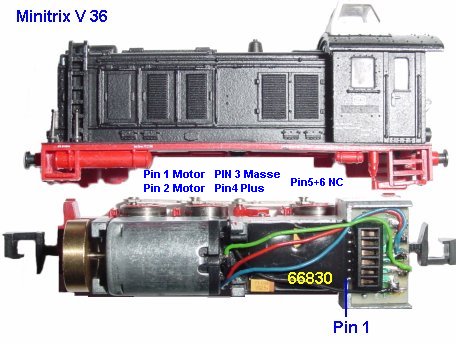

	Hier das Foto der Schnittstelle mit eingebautem 66830 für die Modellbahner, die auch bei Schnittstellen Loks Probleme haben, bzw. für Liebhaber von Lenz Decodern um Pin 1 zu identifizieren. Von oben nach unten Pin 6 Licht vorn, Pin 5 Licht hinten in diesem Fall mangels Lampen nicht angeschlossen. Pin 4 Plus, Pin 3 Masse von der Schiene Pin 2 und Pin 1 Motor. Bei diesen Schnittstellensteckern kann es vorkommen das bei eingestecktem Decoder trotzdem kein Kontakt zwischen den Miniaturfedern und dem Decoderdraht ist. In diesem Fall das schwarze Teil mit den Kupferfedern ausklipsen und die Federn etwas nachbiegen, dann wieder einsetzen.
