Minitrix V 36 alt ohne Schnittstelle Umbauanleitung: mit DHL050/SLX831
	Lokgehäuse durch Spreizen vorn und hinten an den Leitern nach oben abziehen. Die Rastnocken am Fahrgestell etwas flacher feilen damit das Gehäuse zukünftig leichter abzuziehen ist.

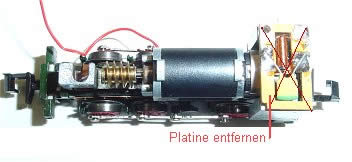

	Die Entstörplatine entfällt ganz, inklusive Befestigungsschraube. Rotes Kabel ablöten, wird ersetzt.

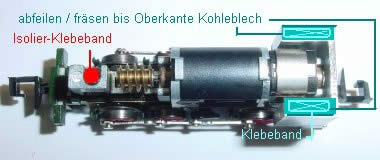

	Die Auflage der früheren Platine im Motorblock wird bis auf Höhe des oberen Motorkohlebleches abgefeilt oder gefräst. Der Motor wird potentialfrei gemacht. Die Lampenfeder wird mit Klebeband gegen die Birne isoliert. An die Birne kommt eine Litze gelb. An den hellblauen Stellen sitzt später der Decoder SLX831/DHL050.

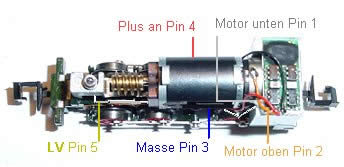

	Der Decoder DHL050 ist mit Doppelklebeband aufgeklebt. Pin 1 grau an Motor unten sollte man anlöten bevor der Motor eingesetzt wird. Pin 2 orange nach Aufkleben an Motorkohleblech oben. Pin 3 an Masse = Rad-Schleiferblech unten im Bild. Pin 4 Plus an Rad-Schleiferblech oben im Bild. Pin 5 gelb an Birne vorn, direkt anlöten dann Birne einsetzen. Einstellungen: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 2, Impuls 1 weich, Halteabschnitte nach Belieben. Probefahren und dann Gehäuse wieder aufsetzen.
