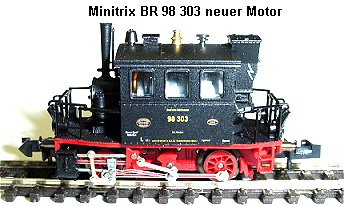

Minitrix BR 98 / Glaskasten mit neuem Motor Umbauanleitung: Es passt ein DHL050 längs neben, oder längs über den Motor unter das Dach.
	Beide roten Stifte unter dem Gehäuse nach vorne schieben. Jetzt Gehäuse hinten anheben und vorn aus der Nase ausrasten. Vorher die Geländer links und rechts herausnehmen. Beim Anfassen nicht die Trittbleche vorn und hinten abbrechen und nicht auf die Steuerung drücken.

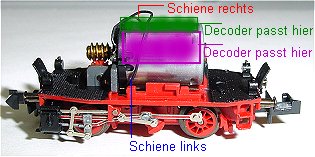

	Vom Motor wird der Kondensator abgelötet. Dann beide Litzen von den Schleifern am Motor ablöten. Der Decoder passt entweder seitlich oben an den Motor oder, wie im nächsten Bild gezeigt, auf die flache Stelle oben auf den Motor. Vom Decoder werden die Litzen Pin 3, 4, 5, und 6 abgelötet.

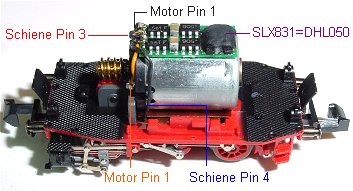

	Der Decoder DHL050 ist mit Doppelklebeband aufgeklebt. Die Litzen von den Schleifern werden gekürzt und die linke Litze an Pin an Pin 4 gelötet. Die rechte Litze an Pin 3. Orange von Pin 1 kommt an Motoranschluss vorne im Bild und grau von Pin 1 an Motoranschluss hinten im Bild. Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 2, Impuls 1, Halteabschnitte nach Belieben.
