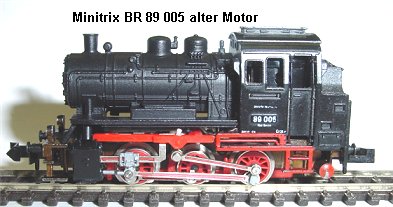

Minitrix BR 89 alter Motor       Umbauanleitung: Einbau SX DHL050
	Gehäuse der Lok abnehmen. Dazu die Schraube am Boden unter dem Schornstein herausdrehen, dann kann das Gehäuse vorn angehoben und nach hinten abgenommen werden.

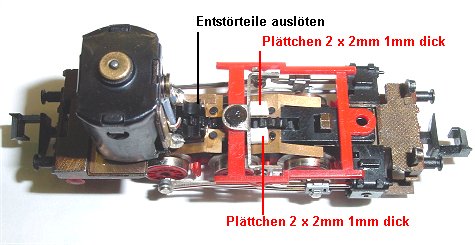

	Alle Entstörteile auslöten. Zum besseren Kontakt kann man das Masseblech unter dem Motor an der Druckfeder linke Seite mit einem Lötpunkt verbinden. An den rot bezeichneten Stellen je ein Plättchen 2 x 2 mm ca. 1 mm dick frei vom Zahnrad einkleben. Darauf und auf der rechten roten Seite wird der Decoder befestigt.

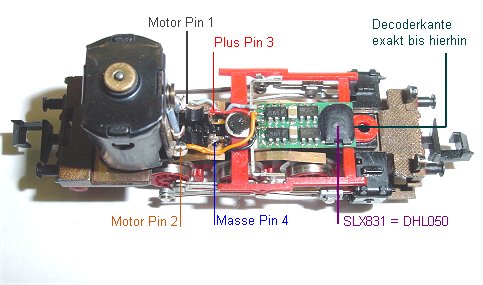

	Der Decoder ist aufgeklebt. Wichtig ist der Abschluss rechts. Genau an der verlängerten Linie des roten Plastikteils muss die Decoderkante liegen, (Weiter nach rechts und das Gehäuse passt nicht mehr) Pin 1 grau an Motor links, Pin 2 orange an Motor rechts, Pin 3 rot Plus an Plus Schleifer linke Seite, Pin 4 Masse an Masseschleifer rechte Seite, Pin 5 und 6 bleiben frei.

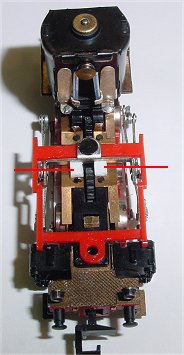

	Hier noch einmal die Lage der beiden Isolierplättchen die den Decoder vom Zahnrad frei halten. Einstellungen: Adresse XX, Geschwindigkeit 4, Verzögerung 2, Impuls 1 Halteabschnitte nach Belieben.

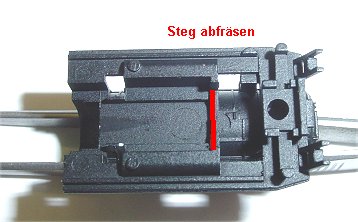

	Bevor jetzt der Kessel wieder aufgesetzt wird muss der Steg ROT tiefer gefräst werden, sonst passt der Decoder nicht unter den Lokkessel.
