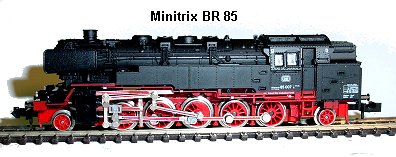

Minitrix BR 85 Umbauanleitung: Einbau eines Kühn N025 DCC Decoders
	Gehäuse der Lok abnehmen. Dazu erst die Schraube im Lokgehäuse entfernen.

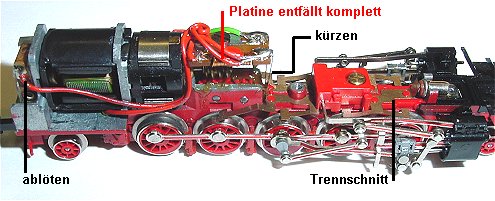

	Das Ballastgewicht herausziehen. Die Platine entfällt. Beide Federn vorn von der Platine ablöten. Die im Bild vordere Feder ist Plus, die hintere Masse. 1/2 Länge der Federn wird abgeschnitten, eine entsprechende Litze angelötet und mit Schrumpfschlauch isoliert.

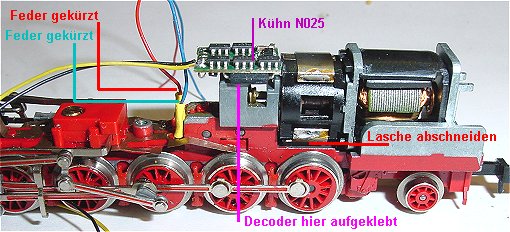

	Motor wird ausgebaut um die Masselasche unten abzuschneiden. Damit ist der Motor potentialfrei.
	Die beiden Stromabnehmerfedern sind abgelötet und werden gekürzt.
	Litze blau und rot sind angelötet und mit Schrumpfschlauch isoliert.
	Decoder Kühn N025 ist mit dem großen IC aufgeklebt. Es folgt die Verdrahtung.

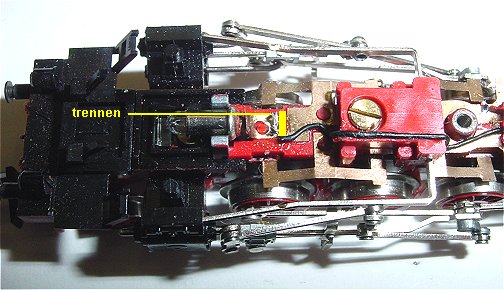

	Die Leiterbahn zur vorderen Birne ist getrennt, mit Sekundenkleber fixiert, eine Litze schwarz ist angelötet. (Am Decoder ist die Litze weiß, hier schwarz damit sie unauffälliger verlegt werden konnte)

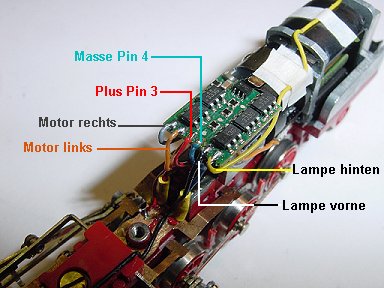

	Grau Pin1 an Motor rechte Seite, orange Pin 2 an Motor linke Seite, rot Pin 3 an Feder (rot vom hinteren Drehgestell wurde auf die Radschleiffeder links gelötet). blau Pin 4 an von Massefeder. Weiß an Lampe vorn, gelb an Lampe hinten.
