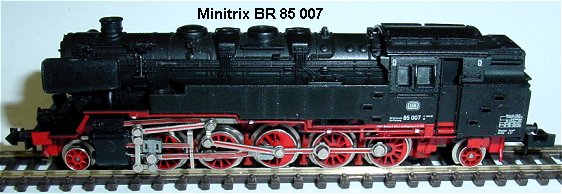

Minitrix BR 85 007       Umbauanleitung: Einbau eines DHP160 seitlich am Motor
	Gehäuse der Lok abnehmen. Dazu erst die Schraube oben im Lokgehäuse entfernen.

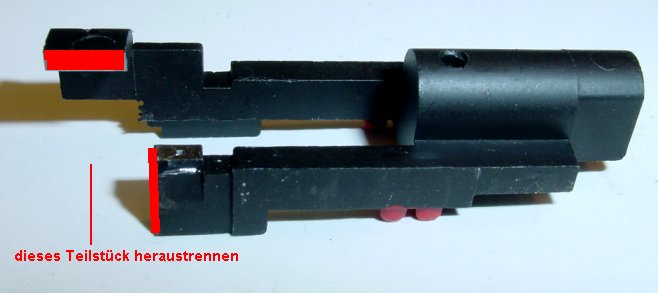

	Das Ballastgewicht aus dem Gehäuse nehmen. Da in diesem Umbau der Decoder auf der rechten Motorseite eingebaut wird muss wie im Bild ein Stück aus dem Gewicht entfernt werden.

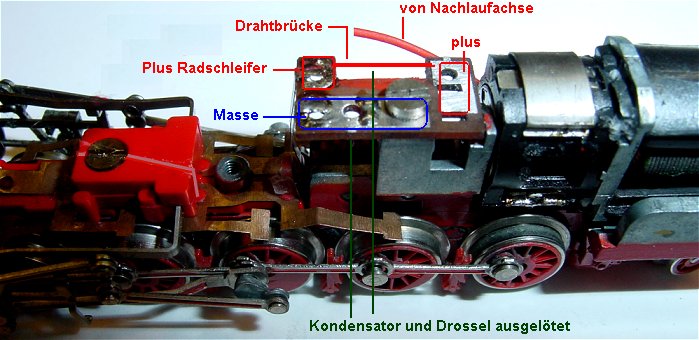

	Alle Litzen werden abgelötet. Kondensator und Drossel auf der Platine werden abgelötet und eine Drahtbrücke statt der Drossel eingelötet. Die Litze von der Nachlaufachse ist Plus.

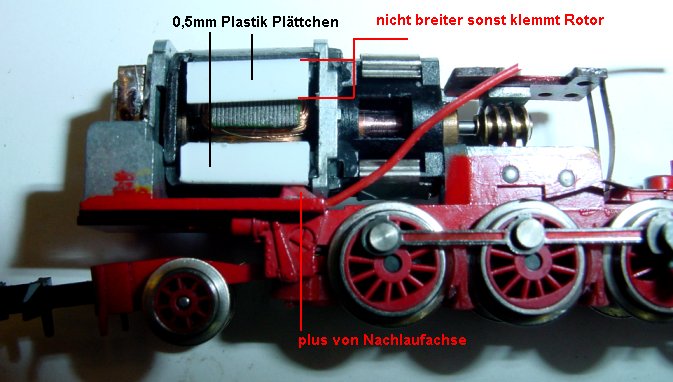

	Auf den Motor, genauer auf die etwas vorstehenden Magnete, wird je ein Plastikplättchen 0,5 mm dick mit Sekundenkleber dickflüssig aufgeklebt. Die Plättchen sollen nicht links und rechts über den Motor ragen und nicht breiter sein als im Bild gezeigt weil sonst der Rotor nicht mehr frei drehen kann. Im Bild die rote Litze von der Nachlaufachse, sie wird von unten in das vorhandene Loch der Platine gesteckt und auf der Oberseite verlötet.

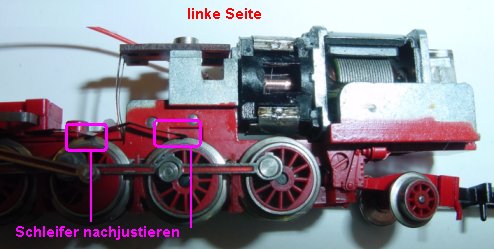

	Hier die linke Seite des Fahrgestells. Es bietet sich jetzt an, die Radschleifer genau zu justieren bezüglich Anpressdruck.

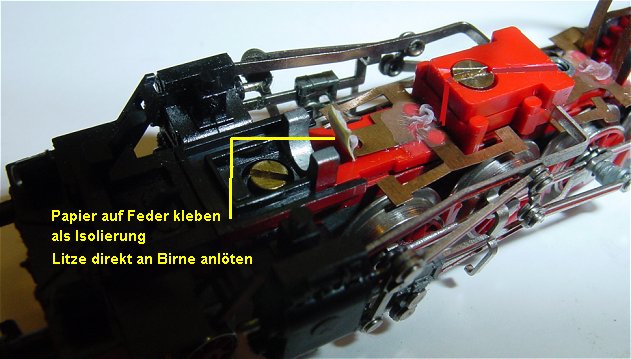

	Die Lampenfeder vorn wird entweder mit Schrumpfschlauch oder mit Tesakrepp isoliert. Später wird die Litze von Pin 5 direkt an die Birne gelötet, darum die Isolierung. Man kann auch die Leiterbahn trennen und dort die Litze anlöten.

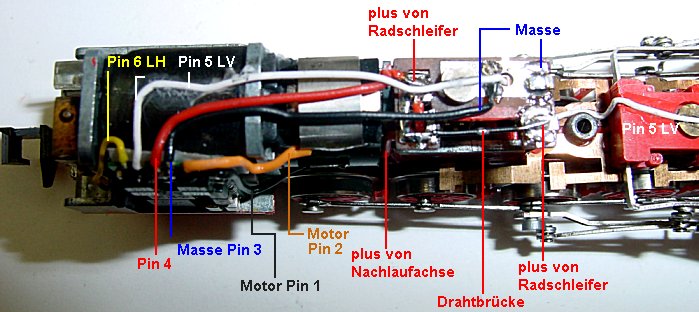

	Der Decoder ist mit dünnem Teppichklebeband aufgeklebt. Pin 1 grau ist rechts oben und fährt an Motorblech unten. Pin 2 orange an Motorblech oben. Pin 3 schwarz an Masse der Platine. Pin 4 rot an Platinenlötpunkt hinter der Drahtbrücke wo auch von unten die rote Litze der Nachlaufachse angelötet ist. Pin 5 weiß an Licht vorne, Pin 6 gelb an Lampe hinten.

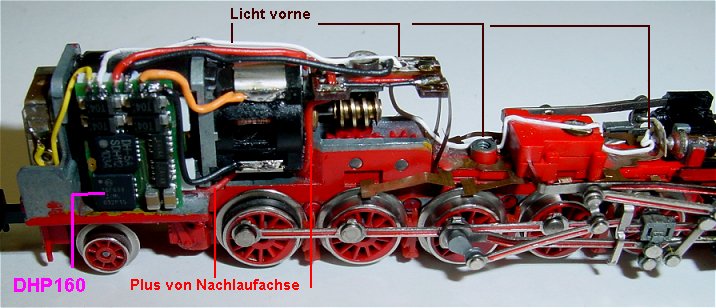

	Sicht von oben zeigt, das noch 1mm Platz zwischen Decoder und Führerstandswand ist. Weiße Litze wie im Bild verlegen sonst wird sie später vom Gehäuse gequetscht.
