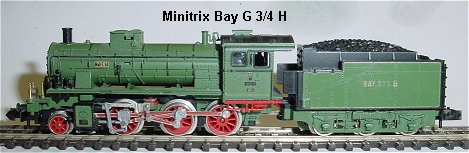

Minitrix Bay G 3/4 H Umbauanleitung: Es passt ein Selectrix DHL050 zwischen Motor und Ballastblei ohne Gewicht zu vermindern.
	Schraube unter dem Führerstand entfernen und Lokkessel abnehmen. Dabei hilft es wenn beide Puffer vorn entfernt werden. Tendergehäuse nach oben anziehen.

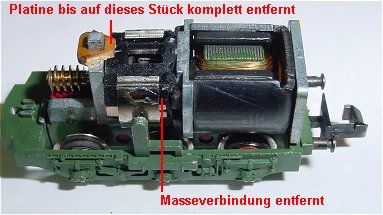

	Die Platine wird komplett entfernt, es bleibt nur das kleine vordere Stück welches man von der Platine abschneidet und wieder an seinem Platz aufklebt. Auf dieses Stück stützt sich später das Ballastblei vorne ab. Die Masseverbindung des Motorbleches Fahrtrichtung links wird abgeschnitten. Nun sollte man der Motorachse vorn und hinten etwas Öl gönnen nachdem man den Motor und das Laufwerk komplett mit SR24 gereinigt hat. Die beiden Litzen von Pin 1 und 2 werden später direkt an die Federbleche angelötet.

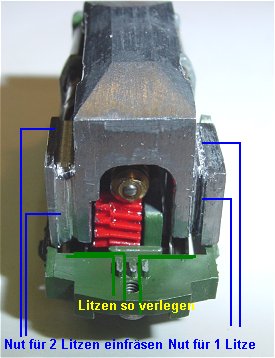

	Da im Tender wenig Platz ist werden zwei Nuten links und rechts am Ballastblei eingefräst, 0,5 mm tief und für zwei Litzen auf der linken Seite im Bild und für eine Litze auf der rechten Seite. Rechts wird das Lampenkabel zur Spitzenbeleuchtung verlegt und links wird plus und Masse zur Lok verlegt. Das dritte Kabel wird links neben den drei Erhebungen verlegt und an dieser Stelle in der Tenderabdeckung eine winzige Vertiefung für die Litze eingeschnitten. Die Litzen müssen bis zu den Noppen eng am roten Zahnrad vorbei gelegt werden sonst passt das Tendergehäuse nicht bis zur Auflage.

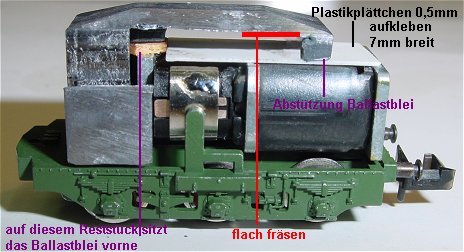

	Am Ballastblei wird innen 1mm weggefräst, soviel, das der Decoder gerade darunter passt. Damit der Decoder aufgeklebt werden kann wird ein 0,5mm dickes Plastikplättchen 7mm breit wie im Bild zu sehen aufgeklebt. Probeweise das Ballastblei auflegen ob alles noch passt. Wer einen DCC Kühn N025 einbauen will muss das Ballastgewicht bis zur Auflage abfräsen da sonst die Höhe nicht ausreicht.

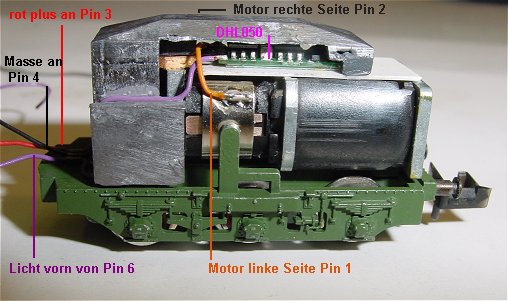

	Der Decoder ist aufgeklebt. Nun wird erst nach Aufsetzen des Ballastblei verdrahtet. Licht links wird in der Nute verlegt und links wird die orange Litze an das Motorblech gelötet. rechts wird rot und schwarz in der Nut verlegt und Grau an das Motorblech gelötet. Nun kann das Tendergehäuse wieder aufgesetzt werden. Weitere Bilder habe ich mir erspart da die Litzenverlegung zu den Plusschleifern und zur Masse in der Lok klar ist. Ebenso klar ist die Verlegung des Lampenkabels bis zur Lampenfassung. Dieser Bajonettverschluss wird herausgenommen, das rote Kabel unten an der Lok abgelötet und das neue in die Niete des Bajonettverschlusses eingelötet. Probefahren ohne Lokgehäuse, danach das Lampenkabel etwas schwärzen und den Decoder programmieren. Einstellungen: Adresse XX, da die Lok ein Renner ist wird Geschwindigkeit auf 4 gesetzt, Verzögerung 4, Impuls 3, und Halteabschnitte nach Belieben.
