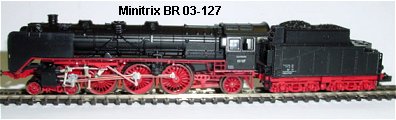

Minitrix BR 03-107 Umbauanleitung: Ein TRIX 66836 / DHL100 passt in den Tender Laut Ersatzteilliste soll er auf das Ballastblech im Tender, siehe letztes Bild unten. Diese Variante mit Anschlüssen links bringt jedoch Probleme mit den Litzen im Tender - Kabelkanal. Daher habe ich eine kleine Ausfräsung rechts auf dem Abdeckblech gemacht, gerade soweit, das die Decoder Lötpads der Unterseite nicht auf dem Blech liegen. Tiefe ca. 0,5 mm. Achtung: Lokmasse und Tendermasse haben unterschiedliches Potential. änderung durch Drehen der Tenderräder um 180 Grad. Bitte vorher drehen und dann weiterarbeiten.

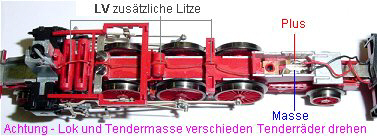

	Bei dieser Ausführung werden werkseitig nur das Plus- und Massekabel zum Tender geführt. Ein Lichtkabel für Licht vorn muss zusätzlich gelegt werden. Es existieren auch Versionen (BR 03 - 1024) mit bereits vorhandenem Lichtkabel zum Tender. Tendergehäuse durch Lösen der Deichselschraube abnehmen. Lokgehäuse durch Entfernen der Schraube an der hinteren Laufachse abnehmen.
	Bajonettverschluss der vorderen Lampe öffnen und rotes Kabel aus der Niete auslöten. Rotes Kabel abschneiden. Neue Litze in Niete einlöten, Bajonettverschluss auf Birne aufsetzen. Litze wie im Bild links nach hinten zum Tender verlegen. In den kleinen Luftbehälter und den Halter dahinter wird ein kleiner Schlitz mit der Trennscheibe gemacht, ca. 0,5 mm tief. Litze wird über beide verlegt. Auf dem Boden mit etwas Sekundenkleber fixieren. Vor der Befestigungsschraube hinten wird ein 0,5 mm Loch in die vordere untere Ecke mit einem Stiftenklöbchen gebohrt und die Litze ganz eng vorn an der Bohrung nach hinten verlegt. Dort geht sie zwischen beiden Lötfedern unten durch zum Tender.
	Das Motorabdeckstück. Rechts ist die Ausfräsung ca. 0,5 mm tief 3 mm lang und so breit wie der Decoder. Wenn der Decoder aufgeklebt ist kann es beim Anlöten der vorderen Lampenlitze an Pin 6 keinen Kurzschluss geben. Zweitens sind bei diesem Einbau die Kabel kürzer und müssen nicht zusätzlich in den Tender-Kabelkanal gezwängt werden.
	Die leere Platine. Es wurde die Diode der hinteren Lampe, der Kondensator zwischen den Motoranschlüssen und die Drossel über der Motorschnecke entfernt. Um einen Lötstützpunkt für das Pluskabel von Decoder und rot von Lok vorn zu haben, wird die vordere Motoranschluss Leiterbahn in der Mitte getrennt (roter Strich im Bild). Zwischen Masse oben an der Platinenschraube und Lampenmasse hinten muss eine Brücke eingelötet werden. (blauer Strich im Bild).

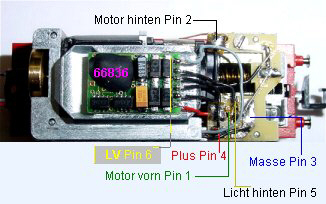

	Der Decoder DHL100 ist aufgeklebt, Pin 1 ist vorn unten rot. Die drei Litzen zur Lok sind im Kabelkanal. Pin 1 an Motorfeder vorn. Pin 2 an Motorfeder hinten. Pin 3 an Masse. Pin 4 Plus an Lötstützpunkt vorn (der vom Motoranschluss vorn abgetrennt wurde). Pin 5 an Lampe hinten und an Pin 6 wird die Lampenlitze von vorn gelötet. Lok auf die Programmierschiene stellen und mit einem Durchgangspiepser kann man prüfen ob zwischen linker und rechter Schiene ungewollter Kontakt besteht. Jetzt kann programmiert werden. Adresse XX, Höchstgeschwindigkeit 7, den die Lok ist sehr langsam, Anfahr- und Bremsverzögerung 3, Impuls 2 weich, Halteabschnitt nach Belieben. Probefahren. Wenn alles stimmt beide Gehäuse aufsetzen und nochmals Probefahren. Dabei stellt sich heraus ob man in der Lok eine Litze gequetscht hat. Führt sie mit Licht rückwärts aber nicht mit Licht vorwärts, dann ist das Lichtkabel gequetscht und hat Masseschluss.
	Hier im Bild die erste Variante mit Decoder 66830 Anschlüsse links, dabei wurde der Kabelkanal tiefer gefräst um alle Kabel nach hinten zur Platine verlegen zu können. Einfacher ist die neue Variante
	Es hat sich herausgestellt, dass die Tenderdeichsel die vorbeiführenden Litzen beschädigt und dadurch einen Kurzschluss hervorruft oder die Litzen sogar abschneidet. Daher als Vorsichtsmaßnahme an der Tenderseite die roten Stellen einfeilen und am Tender die Ecken der Kabelaustritte anschrägen.
