Minitrix BR 01 236 alte Ausführung

Umbauanleitung: Ein TRIX 66830 passt sowieso. Beschrieben ist der Umbau mit 66832, weil billiger, und mit zusätzlich einschaltbarem rotem Schlusslicht bei Einzelfahrt um den Schaltausgang zu nutzen.

Lokgehäuse und Tendergehäuse abnehmen. Zum besseren arbeiten Lok und Tender trennen.

Umbau Tender:

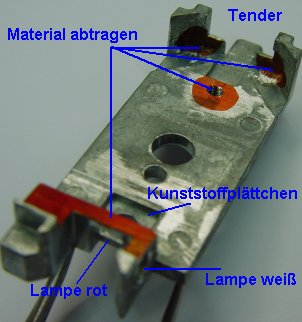

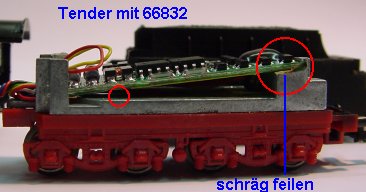

Platine entfernen. Das Ballastgewicht an den Seiten und unten schmaler sägen und feilen, in den Tenderkohleaufsatz oben, nach abzwicken des Kunststoff-Gewindezapfen, bündig einkleben. Radsätze abschrauben. Am Tenderunterteil die beiden vorderen Ecken innen unten, mit Kugelfräser oder Bohrer Material abtragen, so das die Dekoder-Platinenecken hineinpassen. Gewindezapfen oben wegfeilen. Am Ende oben über dem Lampenloch schräg wegfeilen. Maße: 1mm Rand bleibt stehen, die Schräge ist am Rand 2 mm und vorn 2,5 mm tief. Der Dekoder wird probeweise eingelegt und darf nicht über den 1mm hohen Rand hinausschauen, sonst Kurzschluss mit Ballastgewicht im Tendergehäuse oben. In das viereckige Loch oben, des zweiten Drehgestelles kommt ein Kunststoffplättchen welches nach hinten 2mm herausschaut. Dort wird in das viereckige Loch die rote Lampe hineingedrückt, Litze braun an rote Birne. Weiße Birne mit einem Stück Draht zusammen in das Loch drücken, gelbe Litze an weiße Birne loten. Das braune Isolierplättchen wird wieder eingelegt. Eine Litze rot an das vordere Drehgestell, Stromabnahme Blech. Litze blau an das hintere. Beide Kabel durch Mittelloch nach innen führen. Mit Doppelklebeband Dekoder befestigen.

Umbau Lok:

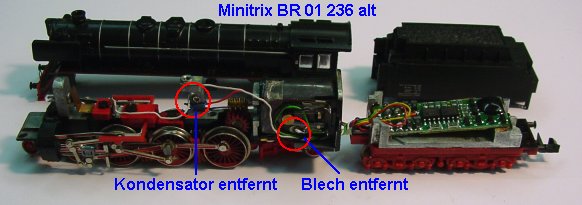

Kontaktblech unter dem Motor von Bürstenhalter ablöten und entfernen, damit ist der Motor potentialfrei. Kondensator, Lampenkabel vorn und Kabel zum Motor an der mittleren Lötfahne ablöten. Litze weiß an Lampe vorn, blau an Kontaktfahne Mitte unten , rot an Messingniete in der Mitte. Grün an Motorbörste unten, schwarze Litze an Motorbörste oben. Kabel durch die Originallöcher zum Tender führen, Tenderkuppelstange wieder anschrauben.

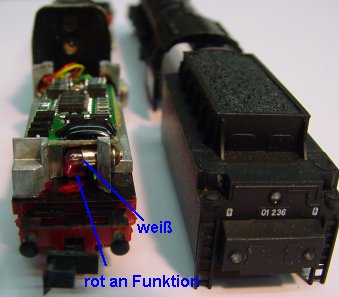

Auf das Foto oben bezogen kommt (von oben nach unten) schwarz an den zweiten Lötpunkt, grün an 3, rot an 4, blau an 5, weiß an 6, gelb an 7 und braun an 8. Mit der Schaltfunktion kann dann bei Einzelfahrt der Lok das rote Schlusslicht eingeschaltet werden.

Mit der oben genannten Kabelbelegung fährt die Lok in übereinstimmung mit der Richtungsanzeige und richtigem Lichtanschluss. Tendergehäuse aufsetzen, klemmt von allein auch ohne Schraube. Lokgehäuse aufsetzen, (kein Kabel einklemmen!!), probefahren, fertig. Meine Einstellung ist Geschwindigkeit 4, Verzögerung 3, Impuls 3.
