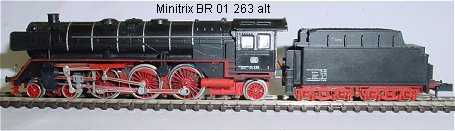

Minitrix BR 01 236 alte Ausführung Umbauanleitung: DHL100 stehend in der Lok
	Lokgehäuse und Tendergehäuse abnehmen. Dazu Schraube im Dampfdom lösen und Schraube im Tenderboden lösen. Zum besseren Arbeiten Lok und Tender trennen denn die Platine muss sowieso im Tender ausgebaut werden.. Lok links Tender rechts im Bild.

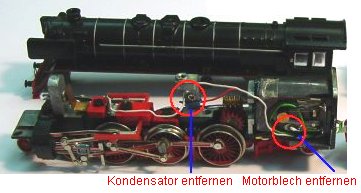

	An der Lok wird der Kondensator entfernt und der Motor durch Lösen der beiden Schrauben an der Rückwand herausgenommen. Die Litzen zum Tender werden neu gelegt.
	Von der Platine wird alles abgelötet. Dann werden die Plus und Masseverbindungen neu angelötet und eine gelbe Litze für das Rücklicht angelötet. Diese drei Litzen werden vorn aus dem Tender herausgeführt und der Tender wieder zusammengebaut.
	Am Motor wird die Kupferblechlasche abgelötet, damit ist der Motor potentialfrei. An den Blechlaschen wird eine schwarze Litze zu Pin 1 und eine grüne Litze zu Pin 2 angelötet. Jetzt an der Rückwärtigen Chassisseite die beiden Litzen Plus und Lampe hinten einführen und Motor wieder einbauen.
	Da die Litzen beim Decodereinbau vorn irgendwo festgelegt werden sollen wird ein Pin aus Plastikabfall hergestellt. ca. Abmessungen siehe linkes Bild, der Pin soll in das Restschraubenloch links neben der Schnecke gesteckt werden. Der Löngsschlitz eingebracht mit einer Roco-Säge nimmt die Litzen vom Tender auf.

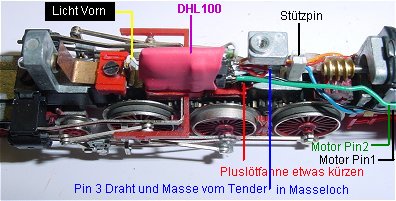

	Der Stützpin ist eingesetzt, im Löngsschlitz die Litzen, blau, orange, rot, vom Tender. Die Schraube unter dem Decoder wird durch eine Senkkopfschraube ersetzt. Das Blei entfällt. Wegen dem Metallgehäuse der Lok muss der Decoder (hier mit Schrumpfschlauch) isoliert werden. Die Pluslötfahne wird 1mm gekürzt, die rote Litze hält trotzdem noch. Man kann den Decoder mit etwas Uhu-Plus festlegen, oder lose im Gehäuse lassen.

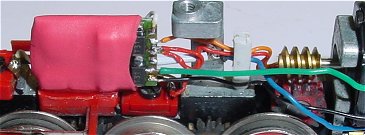

	Noch einmal etwas größer: Pin 1 ist im Bild unten schwarz zum Motor, Pin 2 grün zum Motor. Pin 3 grau zusammen mit der blauen Litze vom Tender in das Masseloch. Pin 4 rot vom Tender und von der Pluslötfahne. Pin 5 vom Tenderlicht und Pin 6 von der vorderen Lampe. Einstellungen: Adresse XX, Höchstgeschwindigkeit 6, Verzögerung 2 oder 3, Impuls 2 mittel und Halteabschnitte nach Belieben.
