Minitrix BR 14 141 mit Lötschnittstelle Umbauanleitung: Es passt ein DHL100 / SLX830 oder ein DCC SLX870 in den Tender.
	Im Gegensatz zur Lönderbahn 14144 hat diese Lok bereits eine Lötschnittstelle. Will man die Lok öffnen, was für den Umbau nicht nötig ist, dann Sanddomabdeckung abziehen, Schraube darunter herausdrehen, Gehäuse 6 mm nach hinten schieben damit die Gleitbahn unter dem Führerhausboden ausrastet und Gehäuse nach oben vorn abnehmen. Tendergehäuse seitlich spreizen und nach oben abziehen.

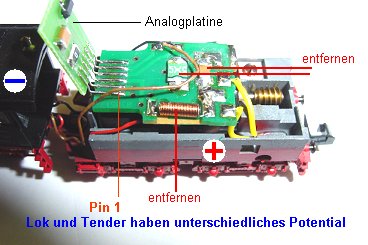

	Die Analogplatine hochbiegen und auslöten. Da bei einigen Loks der Kondensator und die beiden anderen Teile eine Programmierung verhinderten, werden alle drei SMD-Bauteile ausgelötet. Dazu lötet man, nachdem man sich notiert hat welche Litze wo dran war, die drei Litzen von der Lok ab. Rot ist Masse von der Lok, braun Licht vorne und schwarz Plus von der Lok. Achtung: Lok und Tender haben unterschiedliche Masse, daher auch die Kunststoffdeichsel.

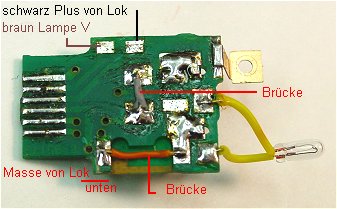

	Die Drossel, der Kondensator und die überlastsicherung sind ausgelötet. Kondensator und Sicherung bekommen eine Drahtbrücke. Pin 1 vom Decoder ist links unten. Die Platine wird fixiert und dann der Decoder eingelötet, Bauteile nach oben!!

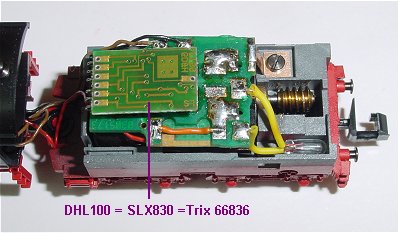

	Nach dem Einlöten wird der Decoder sehr kurz hinter der Decoderkante umgebogen. Die rote Litze wird angelötet, dann die Platine eingesetzt und festgeschraubt. Jetzt wird die braune und die schwarze Litze angelötet. Einstellungen: Adresse XX, Höchstgeschwindigkeit 4, Anfahr- Bremsverzögerung 4, Impuls 1 mittel, Halteabschnitt nach Belieben. Ein softwaremäßiges Tauschen der Anschlüsse ist möglich. Nach der Probefahrt Tendergehäuse aufklippsen
