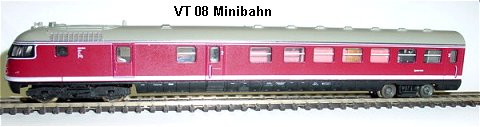

Minibahn VT 08 Umbauanleitung: Einbau eines Selectrix DHL 100
	Gehäuse des Triebwagens abnehmen. Dazu die Seitenwände leicht spreizen, des Vorderteil anheben und nach hinten über die beiden Nocken abnehmen.

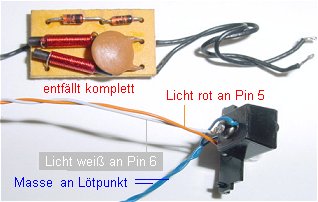

	Die Platine mit den Dioden, der Drossel und dem Kondensator entfällt ganz. Alle Kabel ablöten. Das Lampengehäuse wird nach Herausnahme der unteren Birne abgezogen. An die untere Birne eine Litze rot hinten und eine Litze blau seitlich anlöten. An die obere Birne eine Litze weiß hinten und blau seitlich anlöten.

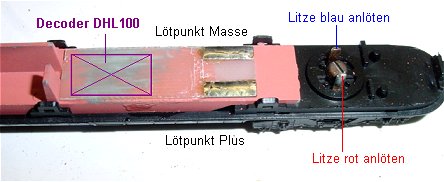

	Das vordere Drehgestell wird durch Lösen der Drehzapfenschraube nach unten herausgenommen. Beide Messingbleche der Stromabnahme werden von allen Seiten blank gemacht. Dazu eignet sich z.B. ein Glashaarpinsel oder ein Roco-Rubber. Die Rillen der Radstromabnehmer werden blank gemacht. Da der Triebwagen nur am vorderen Drehgestell Strom abnimmt sollte man dies nicht übergehen. Drehgestell wieder einbauen und an die beiden herausragenden Bleche je eine Litze anlöten. Rot vorn im Bild, blau hinten im Bild. Da an Masse 4 Litzen gelötet werden ist das Einkleben eines Lötstützpunktes sinnvoll. Im Bild je einmal für Masse oben und Plus unten. Der Decoder 66836 / DHL 100 findet links vor dem Motor genügend Platz.

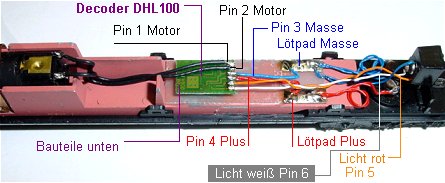

	Der Decoder ist eingeklebt, hier einmal mit den Bauteilen nach unten. Pin 1 im Bild oben. Verdrahtung: Pin 1 und 2 an Motor. Pin 3 blau, Masse, über den Lötpunkt an Lampenmasse und Drehgestell- Stromabnehmer. Pin 4, rot, Plus an Drehgestell- Stromabnehmer unten im Bild. Pin 5 an Lampe rot und Pin 6 an Lampe weiß. Einstellung: Adresse XX, Höchstgeschwindigkeit 5, Anfahr- und Bremsverzögerung 2, Impuls 2 weich, Halteabschnitte nach Belieben. Es empfiehlt sich, das Eisengewicht hinten mit Zweikomponentenkleber, z.B. Uhu Schnellfest oder ähnlich, einzukleben. Die Motor- oder Lichtanschlüsse können softwaremäßig getauscht werden, wenn Richtung und Licht nicht übereinstimmen.
