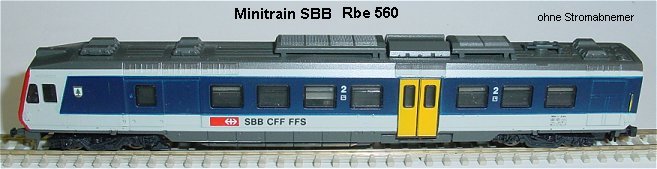

Minitrain Rbe 560       Umbauanleitung: mit DHL050 Selectrixdecoder
	Gehäuse des Triebwagens abnehmen. Dazu die Seitenwände leicht spreizen, hinten die Gummiwulst unten leicht abheben.

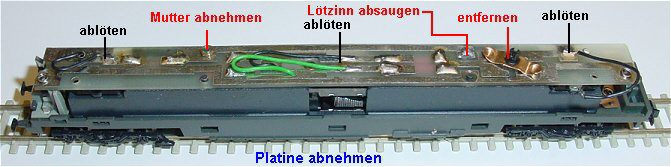

	Platine abnehmen (um Motorlitzen zu erneuern, Litzen statt Nieten als Stromübertragung, Birne tauschen gegen hellere und festlöten.) Dazu Litzen ablöten, Mutter abnehmen.

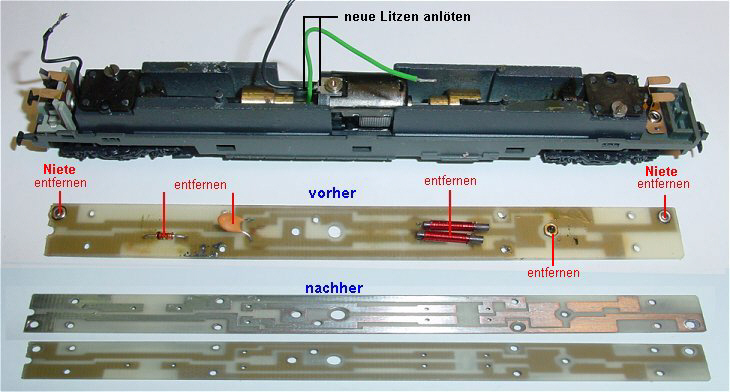

	Platine abgenommen und Entstörteile ausgelötet. Nieten ausgebohrt. Den Motor nach oben herausziehen und neue Litzen anlöten.

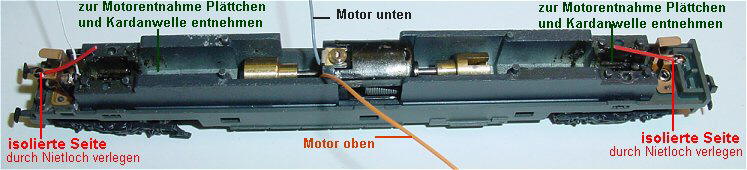

	Um den Motor zu entnehmen werden die Getriebeplatten über den Schneckenwellen entfernt, diese entnommen und dann der Motor nach oben herausgezogen.

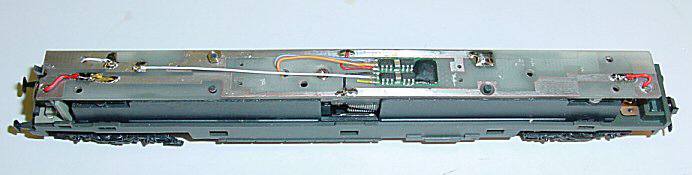

	Platine aufgesetzt. Leiterbahnen vor dem Motor entfernt da unnötig. So kann der DHL050 direkt auf die Platine geklebt werden. Links und rechts sind die roten Pluslitzen durch die Nietlöcher geführt und oben auf der Platine verlötet. Licht vorne ist ebenfalls durch ein Loch geführt und oben verlötet.

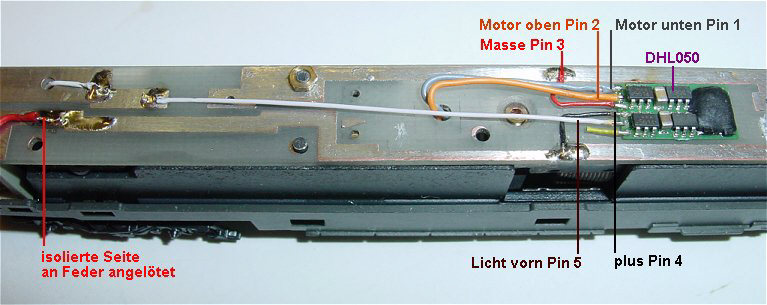

	Pin 1 oben im Bild grau an Motor unten. Pin 2 orange an Motor oben. Pin 3 rot an Masse. Pin 4 schwarz an Plusleiterbahn unten im Bild. Pin 5 an Licht vorne. Wer es sich zutraut kann die Birne vorne durch zwei SMD-Led's weiß / rot ersetzen (mit + Led an das Kupferblech) und fährt dann das weiße und gelbe Kabel über je einen 1,8K SMD Widerstand an Pin 5 und 6.

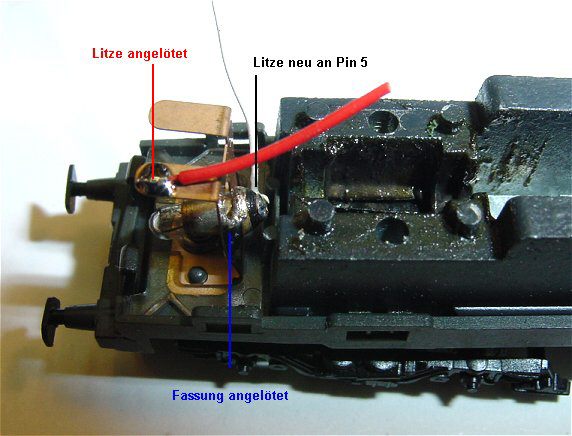

	Umbau mit einer Birne. Die sehr dunkle Birne durch hellere Birne ersetzen. Da die Birne sehr lose in der "Fassung" sitzt sollte sie am Kupferblech angepunktet werden. Einstellung: Adresse XX, Höchstgeschwindigkeit 4, Anfahr- und Bremsverzögerung 4, Impuls 2, Halteabschnitte nach Belieben. Höchstgeschwindigkeit 4 weil die Lok eine "Rennsemmel" ist. Viel erfolg beim Umbau
