Kato 10705 VT 04 mit Dieselgeräusch von CONRAD

Umbauanleitung: Ein TRIX 66832 mit Schaltausgang und ein 212210-02 Conrad

Gehäuse vorn und hinten ab, die Mittelschraube bleibt drin. Kondensator entfernen. Dioden raus und je ein Kabel gelb an rote Birne, weiß an weiße Birne anlöten, bei einer der beiden Lampenplatinen muss die Masse umgelötet werden, damit beide auf gleicher Seite sind. Zur Verdeutlichung den Triebwagen so vor sich stellen, dass der a Wagen mit Motor rechts und der b Wagen links steht. In diesem Fall habe ich die Masse des a Wagens geändert. Masse sind die vorderen Radpaare, nach Selectrix Einbauanweisung mit rotem Kabel. Die Motorlötfahnen abkneifen und je ein Kabel grau und schwarz anlöten. Am b Wagen die beiden Bronzefederbleche aus dem weißen Einsatz herausnehmen und den Einsatz vorn an der Motorwanne, 63 mm, abschneiden. Der Einsatz hinten wird auf 21 mm gekürzt. Bronzebleche vorn werden auf 70 mm gekürzt und nach oben umgebogen wieder eingesetzt. Darauf wird vorn rote, und hinten blaue Litze gelötet. Diese Litze wird auf die Bronzedrähte der Stromübertragung des Mittelteiles gelötet. Die Bronzestreifen hinten entfallen dann. Am Wagen a werden ebenfalls je eine rote vorn , und eine blaue Litze hinten an die Bronzebleche gelötet, links von der früheren Motorstromversorgung. Der Dekoder 66832 wird mit Klebeband auf den weißen Einsatz über dem Motor geklebt.

Von der Dieselgeräuschplatine Conrad 212210 wird nach dem probeweise Einstellen des Geräusches das blaue Trimmpoti und der 2k2 Widerstand ausgelötet und die Platine mit einer Rocosäge gekürzt. Dafür wird ein 10k Widerstand an Pin 1 und Pin 18 vor dem IC direkt gelötet. Weiter wird die Platine in der Mitte an den beiden Lötpunkten direkt hinter dem IC getrennt und mit zwei Litzen 3 cm lang wieder verbunden. Der Gleichrichter am Ende wird ausgelötet und die Platine auch hier gekürzt. Er wird später kopfüber wieder eingeklebt, daher muss an den Minuspin des ersten Kondensators eine blaue Litze und an den Pluspin eine rote Litze gelötet werden. Diese werden später mit plus und minus des Gleichrichters wieder verbunden. An Pin 16 und 15 des IC wird je eine weiße Litze für den Minilautsprecher gelötet. Im Wagen b an der rechten Motorwanne wird jetzt mit einer Trennscheibe am Schlitz schräg ca. 2 mm Material weggenommen damit der Lautsprecher eine kleine Versenkung bekommt, die Motorwanne muss jedoch frei bleiben. Alternativ von Fa. Bürklin einen Flachlautsprecher gleicher Größe.

IC links, Rest der Platine in der Wanne stehend, Lautsprecher rechts, Gleichrichter später auf Kondensatoren geklebt.
In diese wird jetzt der Platinenteil mit den Kondensatoren so stehend hochkant eingeklebt, das der dicke 100 Kondensator vorne links sitzt, damit ragt er nicht über die Höhe des weißen Kunststoffteiles hinaus. Das IC wird kopfüber mit 1mm Abstand von der grauen Beleuchtungshalterung auf das weiße Innenteil geklebt. Nach dem Aushärten des Klebers wird der Gleichrichter, mit einem ~ Kabel an Masse, ein ~ Kabel nach vorn zum Dekoder, sowie dem roten + und blauen - Kabel kopfüber auf die Kondensatoren geklebt. Der Lautsprecher kommt in die Vertiefung und aus dem Gehäuseoberteil des b Wagens wird hinten je ein Fenster links und rechts herausgetrennt. Bitte das zweite, und nicht das letzte Fenster von hinten, sonst rastet das Oberteil nicht mehr ein. Das letzte Fenster mit der Rasterung muss wieder eingeklebt werden. Es gehen jetzt drei Litzen nach vorn unter der schwarzen Verbindungsbrücke durch zum Dekoder. 1x weiß 1x gelb 1x grün vom Gleichrichter.

Fertig eingebaut im Steuerwagen

Gelb hinten zusammen mit weiß vorn an Lötpunkt 5 des Decoders, weiß hinten mit gelb vorn an Lötpunkt 6, Grün an Punkt 7 des Decoders. Rot vom a Wagen an Punkt 3, Masse, des Decoders, blau an Punkt 4, und grau sowie schwarz vom Motor an Punkt 1 und 2. Es empfiehlt sich, die Funktion der Geräuschplatine, im geteilten, verkabelten Zustand, vor dem Einkleben zu überprüfen. Statt des Dieselsound kann man auch die SMD-Signalhupe Conrad 212437 für Diesel und E-Loks, einbauen.

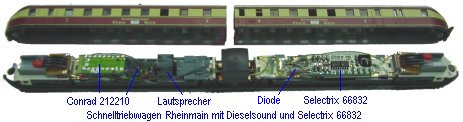

Soundbaustein hinten, Dekoder vorn. An den Schaltausgang vom Dekoder soll noch eine Diode, 1N 4148, Ring zum Dekoder gelötet werden, sonst kann man den Sound zwar ein- aber nicht mehr ausschalten.
