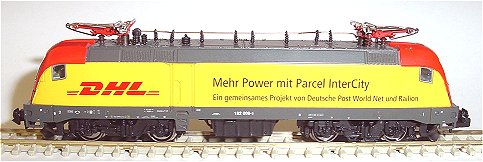

KATO E 182 009-1 DHL Umbauanleitung: Es passt ein TRIX 66836 oder 66838 Multiprotokolldecoder in den Ausschnitt der Platine
	Gehäuse in der Mitte etwas abspreizen und nach oben abheben.

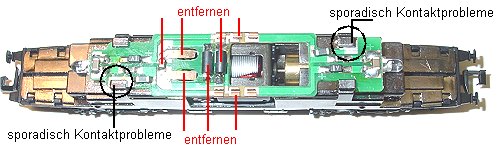

	Die Platine braucht nicht ausgebaut zu werden. Da die beiden Motorstromfedern sporadisch zu Kontaktschwierigkeiten neigen löte ich sie grundsätzlich aus und die beiden Motorzuleitungen grau und orange direkt oben an die Motoranschlüsse. Entstördrosseln, SMD-Kondensator und Motorfedern auslöten. Beide Verbindungsbleche seitlich abziehen.

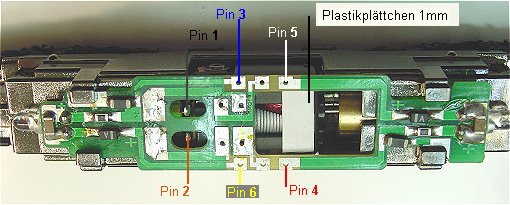

	Decoder wird mit Doppelklebeband auf den rechten Fahrwerksteil und auf ein 1mm Plastikplättchen geklebt, Anschlüsse zeigen zu den Motorfedern.

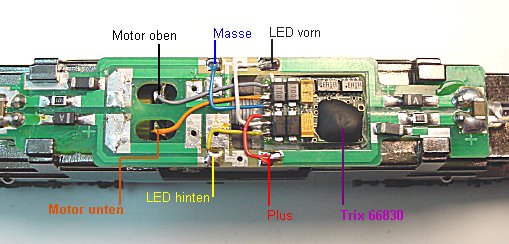

	Decoder ist eingeklebt. Pin 1 oben links grau an Motorfahne oben anlöten. Pin 2 orange an Motor unten. Pin 3 blau an Masse oben, Pin 4 rot an Plus unten rechts, Pin 5 gelb an Licht hinten, Pin 6 weiß an Led V Im Bild ist ein SLX830 SX -Decoder eingeklebt. Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 4, Impuls 2, Halteabschnitte nach Belieben.
