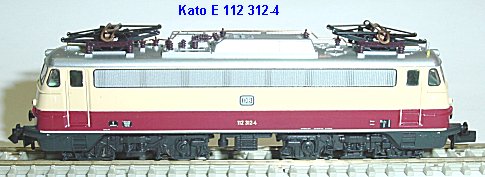

KATO E 112 312-4 Umbauanleitung: Es passt ein TRIX 66836 oder 66838 Multiprotokolldecoder auf die Platine
	Gehäuse in der Mitte etwas abspreizen und nach oben abheben.

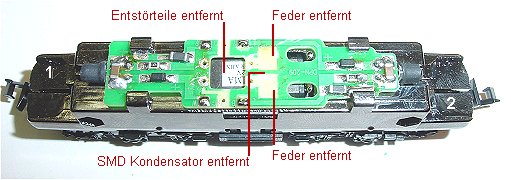

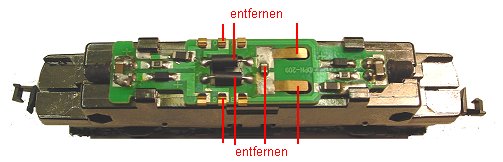

	Die Platine braucht nicht ausgebaut zu werden. Da die beiden Motorstromfedern sporadisch zu Kontaktschwierigkeiten neigen löte ich sie grundsätzlich aus und die beiden Motorzuleitungen grau und orange direkt oben an die Motoranschlüsse. Entstördrosseln, SMD-Kondensator und Motorfedern auslöten. Beide Verbindungsbleche seitlich abziehen.
	Decoder wird mit Doppelklebeband auf die freie Stelle geklebt, Anschlüsse zeigen zu den Motorfedern.

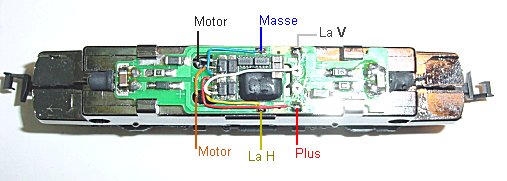

	Decoder ist aufgeklebt. Pin 1 oben links grau an Motorfahne oben anlöten. Pin 2 orange an Motor unten. Pin 3 blau an Masse oben B, Pin 4 rot an Plus unten rechts R, Pin 5 gelb an Licht hinten Y , Pin 6 weiß an LaV  W  Im Bild ist ein SLX870 Multiprotokolldecoder eingeklebt. Einstellungen: Adresse XX, Geschwindigkeit 5, Verzögerung 4, Impuls 2, Halteabschnitte nach Belieben.
