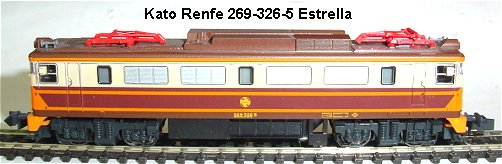

KATO ESTRELLA Umbauanleitung: Hier mit einem Kühn N025 DCC Decoder
	Gehäuse vom Motorwagen unten ausrasten und nach oben abziehen.

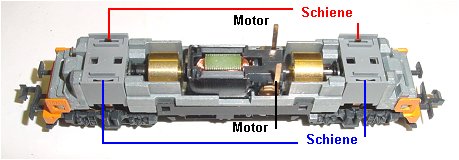

	Platine durch Entfernen der grauen Plastikklammer über den Motorfedern herausnehmen, dabei beide Motorfedern gerade biegen.

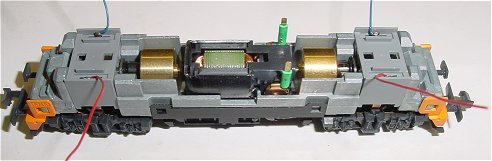

	Die Stromabnahme von den Drehgestellen durch bloßen Andruck der beiden langen Kupferfedern unter der Platine auf die Metallzapfen ist unzuverlüssig. Daher habe ich die Federn je Seite um 1 cm abgeschnitten. Auf die Metallzapfen wird je eine rote und blaue Litze gelötet und diese Litzen auf die gekürzten Federn aufgelötet. Beide Motorfedern werden durch Schrumpfschlauch isoliert.

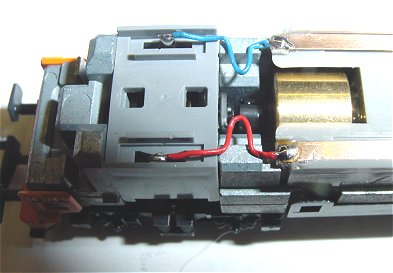

	Hier etwas größer die aufgelöteten Litzen.

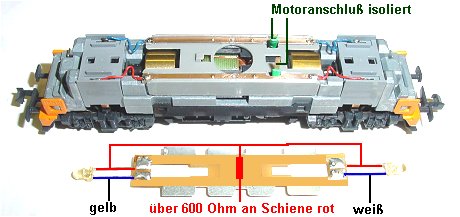

	Von der Platine wird alles an Leiterbahnen abgezogen und die rechte LED ausgelötet und um 180 Grad gedreht wieder eingelötet. Damit sind beide LED mit minus unten im Bild und plus oben im Bild. Die Litzen werden später auf der Oberseite direkt angelötet, darum wurde auch unten alle Verbindungen bis auf die Lötpunkte der LED's entfernt.

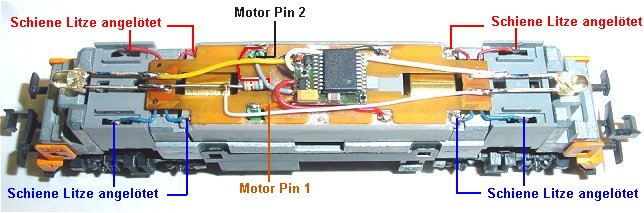

	Hier ist der Decoder Kühn N 025 bereits aufgeklebt. Man richtet sich nach der Vertiefung im Wagendach. Pin 1 orange Motor unten, Pin 2 grau Motor oben, Pin 3 rot an Leiterbahn vorne, Pin 4 an Leiterbahn hinten, Pin 5 weiß an LED rechts Minusseite, Pin 6 gelb an LED links Minusseite. An der oberen Leiterbahn wird ein Widerstand mit ca. 600 Ohm 1/10 Watt angelötet, das andere Ende wird an LED links Plusseite gelötet. An diese Stelle wird ein Draht zusätzlich angelötet der an die rechte LED Plusseite fährt.

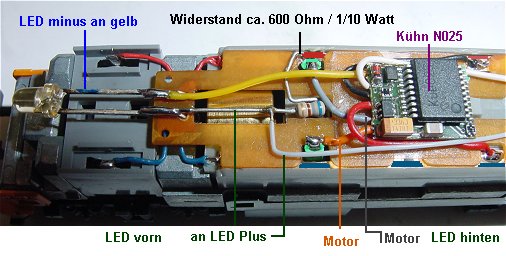

	Noch einmal der Widerstand und seine Position.
