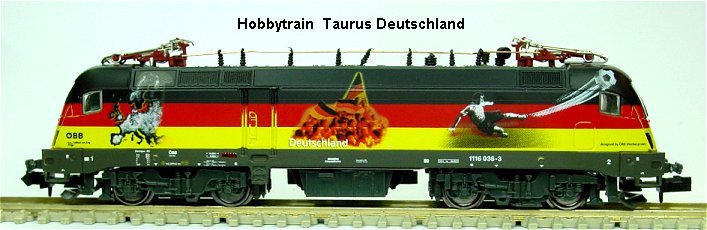

Hobbytrain Taurus Deutschland Umbauanleitung: Hier mit Kühn N025 DCC Decoder
	Gehäuse unten leicht spreizen und nach oben abziehen.

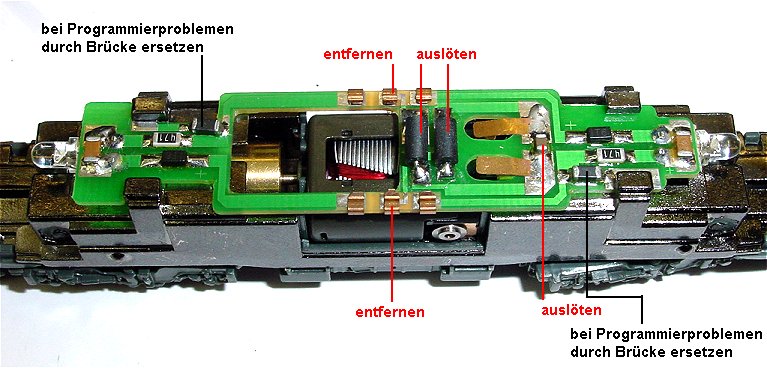

	Platine wird nicht ausgebaut. Entstördrosseln und SMD-Kondensator auslöten. Beide Verbindungsbleche seitlich abziehen. Sollten in ganz wenigen Fälleen Programmierprobleme auftreten, dann beide Kondensatoren durch je eine Drahtbrücke ersetzen.

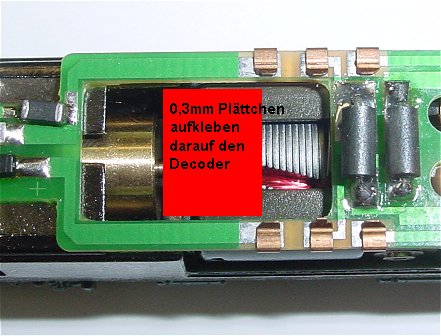

	Auf den Motor wird ein 0,3mm dickes Plastikplättchen geklebt, Abmessungen wie im Bild. Der Rotor wird nicht im Lauf beeinträchtigt.Decoder wird mit Doppelklebeband auf die freie Stelle geklebt, Anschlüsse zeigen zu den Motorfedern.
	Kühn N025 DCC Decoder ist mit Doppelklebeband aufgeklebt. Die Litzen sind so kurz wie möglich angelötet. Pin 1 orange an Motorlötpad. Pin 2 grau an Motorlötpad. Pin 3 rot an linke Seite = linke Schiene. Pin 4 schwarz an rechte Seite. Pin 5 weiß an Lötpad oben rechts. Pin 6 gelb an Lötpad unten links. Sollten die Motorfedern Kontaktprobleme haben kann man diese auslöten und beide Motorlitzen direkt an die Motoranschlüsse loten.
