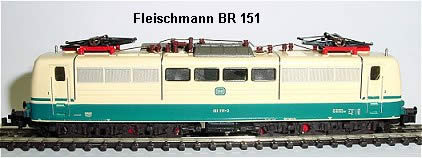

Fleischmann E 151113-3 Umbauanleitung: Es passt ein Selectrix SLX830 / DHL100 längs auf die Motorplatine.
	Gehäuse abnehmen und Oberleitungsumschalter Feder herausnehmen, Federn unter den Stromabnehmern bleiben drin. Nach dem Umbau kann nicht mehr mit echter Oberleitung gefahren werden.

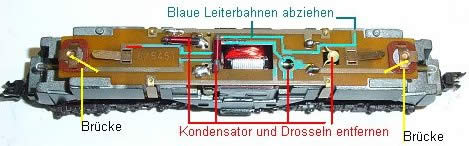

	Drosseln und Kondensator auslöten. Hellblaue Leiterbahnen mit einem Messer abziehen da dann weniger Kurzschlussgefahr besteht und die Platine übersichtlicher wird. Von den Lampenleiterbahnen je eine Brücke zur Lampenfeder Löten um die Dioden zu überbrücken. Die Metallfläche neben und unter den Lampen weiß auslegen. Dadurch wird das Licht heller.

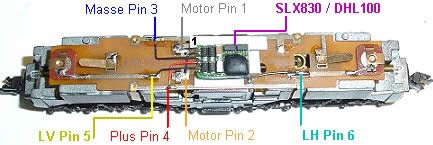

	Im Bild links wird je ein Streifen Doppelklebeband ca. 2mm breit, in Decoderlänge, oben und unten neben den Ausschnitt für den Motor geklebt. Dann Decoder ebenfalls mit Doppelklebeband auf diese Streifen kleben. Damit ist der Decoder 0,5 mm höher als die Platinenoberfläche über dem Loch fixiert. (Sollte der Anker geringfügig über die Platinenoberfläche drehen, muß der Abstand zum Decoder eben um diesen Betrag vergrößert werden.) Wichtig ist, genau über dem Loch zu bleiben, weil sonst das Gehäuse nicht mehr passt. Nun werden die Kabel verlötet. Starre Wirewrapkabel haben sich hier bewährt. Pin 1 an Motor oben . Pin 2 an Motor unten. Pin 3 an Masse oben links im Bild. Pin 4 Plus unten links. Pin 5 Licht vorn und Pin 6 Licht hinten. Sollte das Licht jetzt verkehrt herum brennen dann wird der Anschluss softwaremäßig vertauscht. Also erweiterte Kennwerte eingeben mit 00 - 6 - 2 - 3 - 2 programmieren. Dann erfolgt die normale Programmierung. Adresse: XX, Geschwindigkeit 5, Verzögerung 4, Impuls 1, Halteabschnitte nach Belieben 1 oder 2.
