Fleischmann E 1902 Umbauanleitung: Hier mit einem DHP160 SX1 - SXII - DCC Decoder

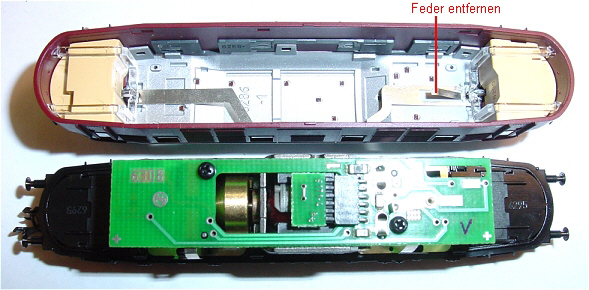

	Gehäuse abnehmen. Seitenwände spreizen, Gehäuse nach oben abnehmen.

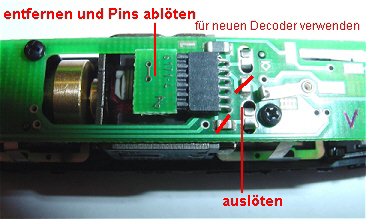

	Da es noch keine DHP160 Decoder mit dickeren Pins gibt habe ich hier die Pins der Analogplatine abgelötet und an den Decoder angelötet. Analogplatine herausziehen. Pins an den Decoder loten. Kondensator zwischen den Motorleiterbahnen ersatzlos auslöten. Kondensator unten im Bild auslöten. Darauf achten das der Oberleitungsschalter auf Schiene steht.

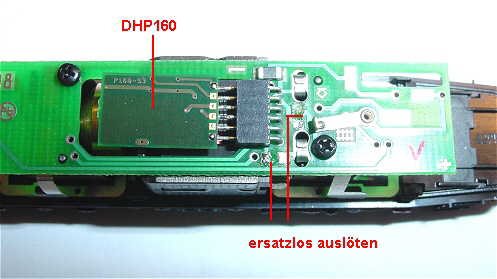

	Pin 1 ist oben im Bild, also wird der DHP160 "kopfüber" eingelötet. Decoder vorsichtig soweit nach oben biegen, das die Bauteile nicht auf der Schwungscheibe schleifen!!
